SERVO DELTA ASDA A2 TRONG ỨNG DỤNG ĐIỀU KHIỂN MÁY CÁN TÔN

I. ỨNG DỤNG TRONG ĐIỀU KHIỂN MÁY CÁN TÔN:

Servo Delta A2 seri được ứng dụng trong các hệ thống yêu cầu điều khiển chính xác vị trí, Đáp ứng tối ưu các yêu cầu Motion Control trong các loại máy như máy cán tôn 2 tầng, máy cán tôn 9 sóng vuông, máy cán tôn định hình,.. giúp loại bỏ hoàn toàn phế phẩm.

1. Khó khăn của Khách hàng

Hệ thống chưa được đồng bộ do thường sử dụng động cơ điện hoặc bơm dầu gây khó khăn trong vận hành, việc căn chỉnh đồng bộ hoạt động của các trục trở nên phức tạp, gây khó khăn, mất nhiều thời gian cho người vận hành, hiệu suất thấp, tốn nhiều thời gian hiệu chỉnh, làm tăng lượng phế phẩm.

2. Giải pháp

Servo Delta ASDA A2 điều khiển motor trục kéo, encoder hồi tiếp vòng kín làm nhiệm vụ đo tốc độ để đồng bộ trục cắt. Hệ thống điều khiển chuyển động Motion Control & HMI: trung tâm điều khiển toàn bộ quy trình, hoạt động của máy cán tole, xử lý các tín hiệu ngõ vào: cảm biến, tham số vận hành…điều khiển đồng bộ đa trục, các cơ cấu chấp hành khác, giao diện vận hành trên HMI cho phép cài đặt tham số vận hành, giám sát quy trình vận hành, báo cáo tình trạng lỗi...

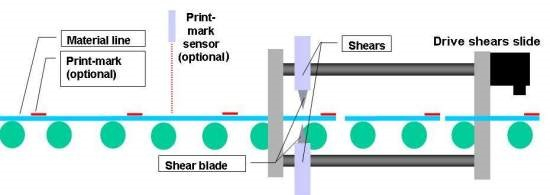

Giải pháp Fly Cut:

Hệ cán định hình chạy liên tục không dừng; hệ dao cắt chạy đuổi đồng bộ và cắt không dừng.

CÔNG TY TNHH Kỹ Thuật Tự Động HK

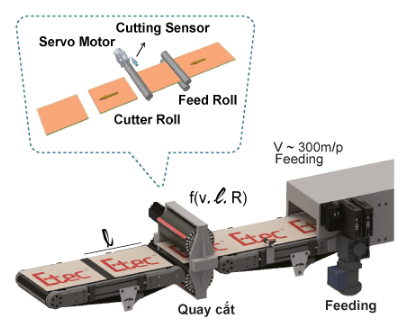

Giải pháp Rotary Cut:

Hệ cán định hình chạy liên tục không dừng; Hệ cắt (cụm dao cắt) chuyển động xoay tròn cắt đúng vị trí mà không cần dừng – cắt.

CÔNG TY TNHH Kỹ Thuật Tự Động HK

3. Lợi ích

Hệ thống hoạt động bền bỉ với tốc độ cao giúp gia tăng năng suất lên đến 30%

Chất lượng sản phẩm cao: Độ chính xác lên đến 1mm

II. TÍNH NĂNG KỸ THUẬT NỔI BẬT

Dòng Servo Delta A2 cung cấp ở điện áp 220VAC và 380VAC với công suất tối đa lên đến 15Kw. Kết hợp PLC Delta phục vụ cho đa dạng các ứng dụng điều khiển chuyển động.

1. Tối ưu hóa hiệu suất

• Băng thông đáp ứng cao hơn: lên tới 1KHz, giúp khả năng đáp ứng cao hơn và thời gian xử lý nhanh hơn làm tăng hiệu suất.

• Encoder tuyệt đối 20 bit: Tất cả các động cơ đều hỗ trợ encoder tuyệt đối 20 bit

• Tăng tốc độ và monen: tốc độ tối đa lên đến 5000 vòng/phút. Khả năng quá tải cho phép 300% và thời gian tăng giảm tốc có thể rút ngắn, Tăng đáng kể năng suất và hiệu quả.

2. Hỗ trợ đa dạng các chức năng điều khiển chuyển động

• Chế độ PR Mode: Hỗ trợ tới 64 đoạn PR để lập kế hoạch lệnh chuyển động linh hoạt: Giao diện đồ họa được thiết lập và lập trình đơn giản. Tích hợp đầy đủ các chức năng chuyển động như lệnh homing, vị trí và tốc độ. Cung cấp các lệnh lệnh chồng lấp, lệnh ngắt, lệnh nhảy và cài đặt tham số. Thường sử dụng cho các ứng dụng máy in công nghiệp, máy cán tole,..

• Điều khiển PID phản hồi tương tự: Hỗ trợ ngõ vào tín hiệu analog, điều khiển PID thời gian thực và chính xác với các tín hiệu tương tự từ cảm biến bên ngoài để cải thiện năng suất sản xuất và hiệu suất xử lý.

• Tích hợp chức năng điều khiển vòng kín – Full-Closed Loop giúp đảm bào độ chính xác và giảm thiểu sai số.

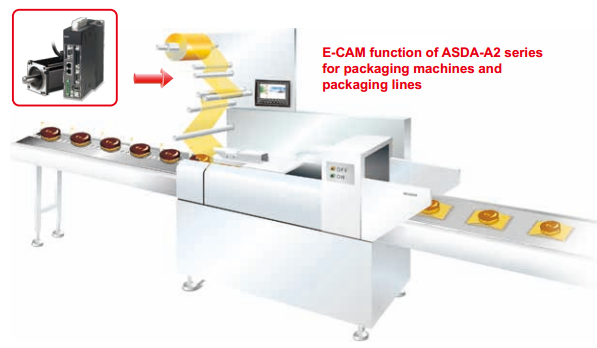

• Tích hợp chức năng E-CAM: lên đến 720 điểm E-CAM dễ dàng sử dụng cho các ứng dụng Dao Cắt Bay, Dao Cắt Quay, và ứng dụng CAM.

CÔNG TY TNHH Kỹ Thuật Tự Động HK

• Tích hợp chức năng điều khiển Gantry giúp đồng bộ 2 trục Servo.

3. Truyền thông tốc độ cao – Điều khiển Đồng bộ đa trục

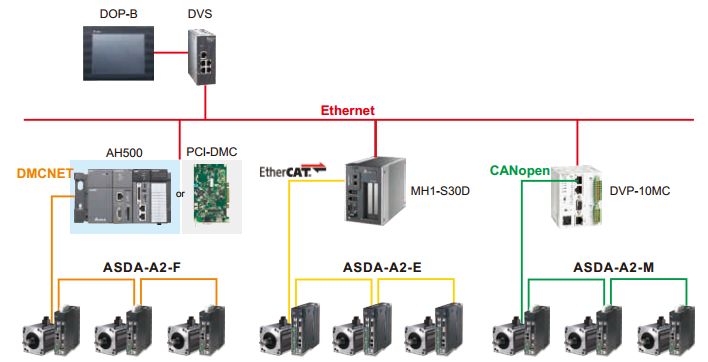

• Đấu dây được đơn giản hóa: Truyền thông EtherCAT, CANopen, DCMNET tốc độ cao làm giảm đáng kể thời gian và chi phí đi dây và kiểm tra. Phù hợp cho các hệ thống điều khiển nhiều trục Servo và cũng có thể kết nối Remote I/O.
