Biến tần là thiết bị làm thay đổi tần số dòng điện đặt lên cuộn dây bên trong động cơ và thông qua đó có thể điều khiển tốc độ động cơ một cách vô cấp, không cần dùng đến các hộp số cơ khí. Biến tần sử dụng các linh kiện bán dẫn để đóng ngắt tuần tự dòng điện đặt vào các cuộn dây của động cơ để làm sinh ra từ trường xoay làm quay động cơ.

Hướng dẫn cài đặt biến tần MS300 rất đơn giản ai cũng làm được, chỉ cần lưu ý một vài thông số trong bài viết này bạn sẽ có thể tự cài đặt hầu hết mọi loại biến tần mà không cần đến thợ sửa chữa.

1. Cài đặt biến tần MS300

Biến tần Delta là hãng biến tần xuất xứ từ Đài Loan, được ưa chuộng trên khắp thị trường Châu Á với chất lượng tốt và giá cả hợp lý. Đặc biệt biến tần Delta được sử dụng nhiều trong ứng dụng ngành sản xuất bao bì, ngành dệt may, in ấn,… Các dòng biến tần Delta phổ thông là VFD-B, VFD-M, VFD-MS300, VFD-C2000, VFD-CP2000, VFD-E, VFD-EL…



Biến tần Delta MS300

Cách cài đặt biến tần MS300 đơn giản nhất mà ai cũng có thể làm được sau đây sẽ hướng dẫn bạn làm thế nào để tự mình cài đặt biến tần chi tiết.

2. Các thông số cài đặt cơ bản

• Cài đặt thông số Run/Stop.
• Thời gian tăng tốc, giảm tốc.
• Chọn lựa cách thức thay đổi tần số.
• Cài đặt giới hạn tần số.
• Cài đặt phương thức điều khiển.

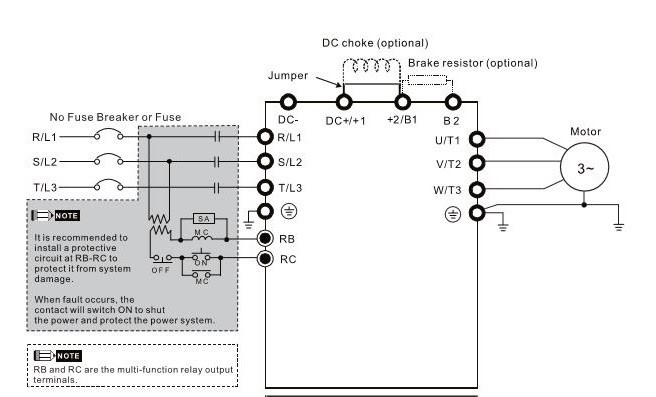

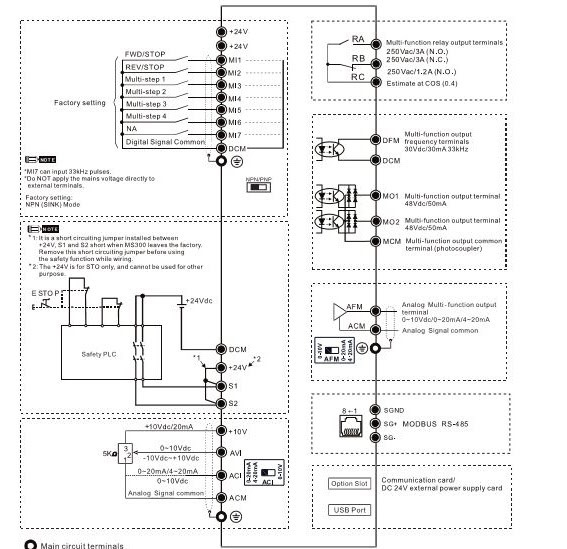

3. Sơ đồ đấu dây Biến tần Delta MS300:

+ Nguồn vào: L1,L2,L3 3P 380VAC

+ Nguồn ra: U,V,W đấu vào Motor.

+ Chạy thuận (MI1), Chạy ngịch (MI2), MI3 - MI4 - MI5 - MI6 (Đa cấp tốc độ), DCM (Com chung của tất cả). MI7 (Bỏ trống)

+ ACI: Vào chân giữa biến trở, +10V và ACM: vào 2 chân còn lại của biến trở.

+ RA,RC: Cặp tiếp điểm thường hở ngõ ra.

+RB,RC: Cặp tiếp điểm thường đóng ngõ ra.

+ AFM,ACM: Ngõ ra đấu vào đồng hồ đo tốc độ.

+ RS485: Nó dùng kiểu giắc như kiểu mạng internet, bấm dây 4: SG- , 5: SG+



Sơ đồ đấu dây biến tần Delta MS300



Hướng dẫn cài đặt biến tần Delta MS300

4. CÁC LỖI THƯỜNG GẶP KHI SỬ DỤNG BIẾN TẦN

Trong quá trình hoạt động, có rất nhiều nguyên nhân gây ra lỗi tác động lên biến tần Delta MS300 như: nhiệt độ, môi trường lắp đặt, tải hoạt động, vận hành, .... Nên có nhiều lỗi xảy ra ở biến tần. Sau đây là các lỗi phổ biến thường xảy ra của biến tần được mô tả bên dưới:

1. Over Current (OC): Lỗi quá dòng. Xảy ra khi có hiện tượng ngắn mạch hay chạm đất giữa 3 pha motor.

2. Ground Fault (GFF): Lỗi chạm đất. Mạch ngõ ra (dây hoặc motor) của biến tần bị chạm đất.

3. Over Voltage (OV): Lỗi quá áp. Điện áp đầu vào cao hơn nhiều điện áp định mức cho phép.

4. Low Voltage (LV): Lỗi thấp áp. Điện áp đầu vào thấp hơn nhiều điện áp định mức cho phép.

5. Over Heat (OH): Lỗi quá nhiệt. Bộ phận giải nhiệt quá nóng.

6. Over Load (OL): Lỗi quá tải. Motor hoạt động vượt quá dòng định mức.

7. Phase Loss Input (PHI): Lỗi mất pha đầu ngõ vào. Ngõ vào 3 pha R,S,T bị mất hoặc bị sụp áp

8. Phase Loss Output (PHO): Lỗi mất pha đầu ngõ ra. Ngõ ra 3 pha U,V,W bị mất hoặc không có kết nối motor.
