Đối với các PLC Delta kiểu dáng nhỏ gọn thì trên MPU (Main processor Unit) có số ngõ vào cao nhất là 16 (PLC DVP-28SV2, DVP-28SA2) và số ngõ ra cao nhất là 12 (PLC DVP-28SV2, DVP-28SA2). Tuy nhiên, trong thực tế rất nhiều bài toán yêu cầu chúng ta phải có nhiều ngõ vào ra hơn nữa, và cần các thêm chức năng điều khiển như đọc, phát xung tốc độ cao, đọc tín hiệu nhiệt, Loadcell hoặc hỗ trợ các chức năng truyền thông đặc biệt khác… chính vì vậy chúng ta phải gắn thêm Module mở rộng ngõ vào ra. Trong khuôn khổ bài viết này, Etec xin được liệt kê các modun mở rộng hỗ trợ cho dòng PLC Delta Slim và hướng dẫn khách hàng qui tắc đánh địa chỉ ngõ vào/ra cho Module mở rộng của Hãng Delta như sau:

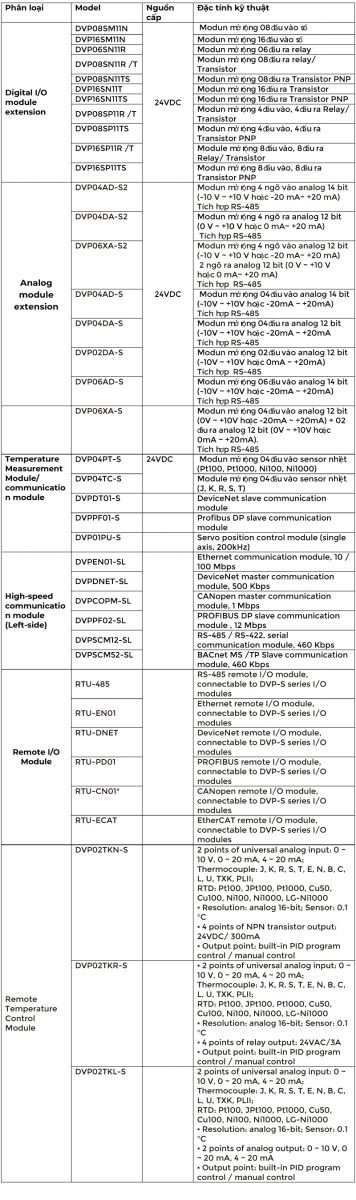

Bảng các modun mở rộng cho PLC Delta DVP-S Series:

Một số lưu ý khi sắp xếp các địa chỉ input/ Output khi gắn modun mở rộng.

Trên MPU (Main processor Unit) không quan trọng số ngõ vào, ngõ ra là bao nhiêu, có đủ hay không thì Module mở rộng gần MPU nhất vẫn được đánh địa chỉ bắt đầu từ X2.0 và Y2.0. MPU có thể kết nối với tối đa 14 modun mở rộng kỹ thuật số. Các kết nối của MPU và các modun mở rộng được thể hiện trong hình bên dưới.

Theo quy tắc sắp xếp địa chỉ I/O, ở hình phía trên MPU là DVP-14SS2 (8 input/ 6 out put) thì trên MPU có ngõ vào là X0--> X7, ngõ ra là Y0-->Y5. Tuy nhiên khi gắn thêm 1 module mở rộng DVP16SP11T (8DI/ 8DO) ở vị trí gần MPU nhất thì địa chỉ ngõ vào của Module này là X2.0 --> X2.7, địa chỉ ngõ ra Module là Y2.0 --> Y2.7. Các địa chỉ X1.0 --> X1.7 và Y6, Y7, Y1.0--> Y1.7 khi đó sẽ được hiểu là không tồn tại.

Xét thêm ví dụ về cách ghép nối ở hình trên, xem module mở rộng thứ 2 và thứ 3. Ta thấy module mở rộng thứ 2 là DVP08SM11N (8DI) không có ngõ ra, thì các địa chỉ Y3.0--> Y3.7 sẽ được đánh cho module mở rộng liền kề sau nó là Module thứ 3 DVP06SN11R. Tuy nhiên cần lưu ý rằng module thứ 3 chỉ có địa chỉ từ Y3.0 --> Y3.5 thì 2 địa chỉ là Y3.6, Y3.7 sẽ không được bảo lưu sang cho Module thứ 4. Module thứ 4 sẽ được đánh địa chỉ bắt đầu từ Y4.0 trở đi, địa chỉ Y3.6 và Y3.7 được hiểu là không tồn tại.

Modun mở rộng thứ 4 Mã 08SP11R ( 4 input/ 4 output) sẽ được coi là đầu vào 8 điểm / đầu ra 8 điểm. 4 điểm đầu vào và 4 điểm đầu ra điểm có số lớn hơn sẽ không có điểm đầu vào / đầu ra tương ứng thực tế. Do đó, chúng tôi đặt ở cuối kết nối chuỗi để làm cho Số điểm Input / ouput được liên tục.

Quý khách hàng lưu ý các quy tắc sắp xếp địa chỉ gắn Input/ output để lập trình được đúng và chuẩn xác nhất. Nếu cần tư vấn chi tiết về cách chọn mã modun mở rộng và lập trình hệ thống cũng như các yêu cầu khác, quý khách hãy liên hệ trực tiếp với chúng tôi, các kỹ sư Etec sẽ tư vấn, cung cấp thiết bị phù hợp nhất với nhu cầu của bạn.
