-  Biến tần gặp sự cố dẫn đến việc động cơ hoạt động không ổn định.

-  Nóng động cơ, động cơ rung, lắc, động cơ gầm, phát ra nhiều tiếng ồn.

-  Biến tần hư nguồn, nổ IGBT, hư chỉnh lưu, cháy điện trở mồi.

-  Biến tần bị hư IC xung, mất xung kích dẫn đến không có áp ngõ ra, lệch pha áp ngõ ra, 3 pha ngõ ra không đều.

- Các trường hợp lỗi dẫn đến việc sửa biến tần Schneider tương tự như các loại máy biến tần với một số lỗi cơ bản. Hãy tìm hiểu thêm tài liệu chúng tôi hướng dẫn sửa chữa lỗi biến tần Yaskawa.

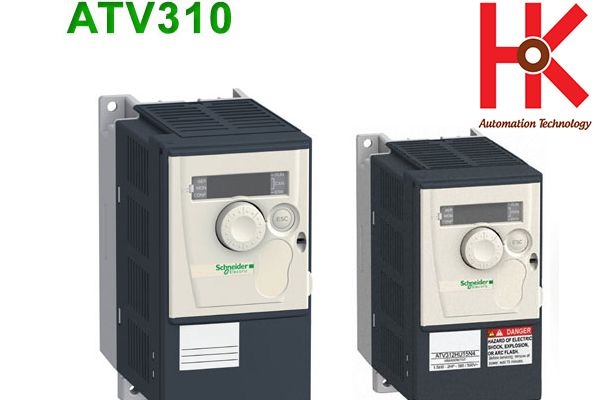

                                                   Cách sửa chữa biến tần Schneider ATV310:

Mã lỗi biến tần ATV310

Biến tần Schneider báo lỗi quá dòng (F010), báo lỗi ngắn mạch động cơ (F018), báo lỗi chạm đất (F018), báo lỗi ngắn mạch IGBT (F020), báo lỗi vượt tốc (F025), báo lỗi auto-tuning (F028), báo lỗi mất dòng điện trên Al1 (F033), báo lỗi quá tải thắng động cơ (F011), báo lỗi quá nhiệt biến tần (F012), báo lỗi quá tải động cơ (F013), báo lỗi mất pha ngõ ra (F014), báo lỗi mất pha ngõ ra (F015), báo lỗi quá điện áp(F016), báo lỗi mất pha ngõ vào(F017), báo lỗi mất ngắn mạch tải (F021), báo lỗi ngắt ModBus (F022), báo lỗi giao tiếp HMI (F024), báo lỗi xử lý dưới tải (F029), báo lỗi quá nhiệt IGBT (F027), báo lỗi thấp áp (F030),....



Kiểm tra thông số cài đặt

Kiểm tra thông số động cơ

Kiểm tra kết nối motor chokes

Kiểm tra nối đấu và kết nối đến động cơ.

Ngắn mạch động cơ ( F018): Kiểm tra kết nối đến động cơ

Ngắn mạch nối đất ( F019): Kiểm tra kết nối motor chokes

Ngắn mạch IGBT ( F020): Liên hệ bộ phận chăm sóc Schneider Electric

Lỗi quá tốc độ ( F025):

- Kiểm tra động cơ

- Tốc độ chạy vượt quá 10% tốc độ cài đặt của động cơ

- Sử dụng thêm Braking resistor

- Kiểm tra lại thiết bị hồi tiếp tốc độ

Lỗi mất tín hiệu ngõ vào AI ( F033):

- Kiểm tra thông số cầu hình ngõ AI

- Kiểm tra nối kết điều khiển

Mất 1 pha ngõ ra ( F014):Kiểm tra kết nối đến động cơ

Mất 3 pha ngõ ra ( F015):

- Kiểm tra kết nối đến động cơ

- Dòng điện ngõ ra nhỏ hơn 6% dòng định mức

- Tắt lỗi 605=no

Mất pha ngõ vào ( F017):

- Kiểm tra lại nguồn và cầu chì

- Tắt lỗi mất pha ngõ vào 606=no

Lỗi truyền thông ( F022):

- Kiểm tra lại kết nối truyền thông

- Kiểm tra lại thông số cài đặt truyền thông

Biến tần Schneider bị lỗi thấp áp ( F030):

- Kiểm tra chất lượng nguồn

- Cài đặt thông số 607

Quá nhiệt IGBT ( F027):

- Kiểm tra công suất đông cơ

- Giảm tần số xung 315

- Chờ cho IGBT mát lại

Xử lý quá tải ( F012):

- Kiểm tra lại thông số cài đặt

- Reset về mặc định nhà máy



Cách sửa chữa biến tần Schneider ATV12:









Hình 4: Cách sửa chữa biến tần Schneider ATV71

Lỗi quá dòng ( OCF):

- Kiểm tra thông số cài đặt.

- Kiểm tra thông số động cơ.

- Kiểm tra kết nối motor chokes.

- Kiểm tra nối đấu và kết nối đến động cơ.

Ngắn mạch động cơ ( SCF1): kiểm tra kết nối đến động cơ.

Ngắn mạch nối đất ( SCF3): Kiểm tra kết nối motor chokes.

Ngắn mạch IGBT ( SCF4): Liên hệ bộ phận sửa chữa biến tần Schneider BITEK.

Quá tốc độ ( SOF):

- Kiểm tra động cơ.

- Tốc độ chạy vượt quá 10% tốc độ cài đặt của động cơ.

- Sử dụng thêm Braking resistor.

- Kiểm tra lại thiết bị hồi tiếp tốc độ.

Lỗi mất tín hiệu ngõ vào AI ( LFFI):

- Kiểm tra thông số cầu hình ngõ AI.

- Kiểm tra nối kết điều khiển.

Mất 1 pha ngõ ra ( OPF1): Kiểm tra kết nối đến động cơ.

Mất 3 pha ngõ ra ( OPF2):

- Kiểm tra kết nối đến động cơ.

- Dòng điện ngõ ra nhỏ hơn 6% dòng định mức.

- Tắt lỗi OPL=no.

Mất pha ngõ vào ( PHF):

- Kiểm tra lại nguồn và cầu chì.

- Tắt lỗi mất pha ngõ vào IPL=no.

Lỗi truyền thông ( SLF1):

- Kiểm tra lại kết nối truyền thông.

- Kiểm tra lại thông số cài đặt truyền thông.

Thấp áp ( USF):

- Kiểm tra chất lượng nguồn.

- Cài đặt thông số USb.

Quá nhiệt IGBT ( tJF):

- Kiểm tra công suất động cơ.

- Giảm tần số xung SFr.

- Chờ cho IGBT mát lại.

Xử lý quá tải ( OLC):

- Kiểm tra lại thông số cài đặt.

- Reset về mặc định nhà máy.

                                        Cách sửa chữa biến tần Schneider ATV320



               Hình 5: Cách sửa chữa biến tần Schneider ATV320

 Lỗi quá dòng ( OCF):

- Kiểm tra thông số cài đặt

- Kiểm tra thông số động cơ

- Kiểm tra kết nối motor chokes

- Kiểm tra nối đấu và kết nối đến động cơ

- Tăng thông số CLI

 Ngắn mạch động cơ ( SCF1): Kiểm tra kết nối đến động cơ

 Ngắn mạch nối đất ( SCF3): Kiểm tra kết nối motor chokes

 Ngắn mạch IGBT ( SCF4): Liên hệ bộ phận chăm sóc Schneider Electric

 Quá tốc độ ( SOF):

- Kiểm tra động cơ

- Tốc độ chạy vượt quá 10% tốc độ cài đặt của động cơ

- Sử dụng thêm Braking resistor

- Kiểm tra thông số FqF-

 Lỗi mất tín hiệu ngõ vào AI ( LFFI):

- Kiểm tra thông số cầu hình ngõ AI

- Kiểm tra nối kết điều khiển.

 Mất 1 pha ngõ ra ( OPF1): Kiểm tra kết nối đến động cơ.

 Mất 3 pha ngõ ra ( OPF2):

- Kiểm tra kết nối đến động cơ

- Dòng điện ngõ ra nhỏ hơn 6% dòng định mức

- Tắt lỗi OPL=no.

 Mất pha ngõ vào ( PHF):

- Kiểm tra lại nguồn và cầu chì

- Tắt lỗi mất pha ngõ vào IPL=no.

 Lỗi truyền thông ( SLF1):

- Kiểm tra lại kết nối truyền thông

- Kiểm tra lại thông số cài đặt truyền thông.

 Thấp áp ( USF):

- Kiểm tra chất lượng nguồn

- Cài đặt thông số USb.

 Quá nhiệt IGBT ( tJF):

- Kiểm tra công suất động cơ

- Giảm tần số xung SFr

- Chờ cho IGBT mát lại.

 Xử lý quá tải ( OLC):

- Kiểm tra lại thông số cài đặt

- Reset về mặc định nhà máy

- Kiểm tra thông số OLd.

 Lỗi công tắc nhiệt PTC ( PtFL): Kiểm tra lại dây kết nối của PTC

 Lỗi FB ( FbE): Kiểm tra chương trình trong FB

 Lỗi hồi tiếp tốc độ ( SPF): Kiểm tra kết nối thiết bị hối tiếp Encoder.

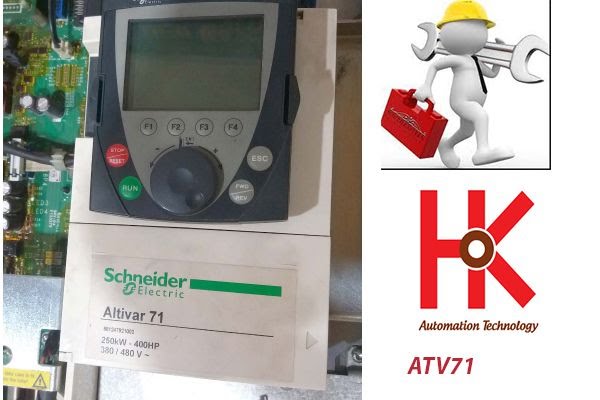

                       Cách sửa chữa biến tần Schneider ATV71



             Hình 6: Cách sửa chữa biến tần Schneider ATV71

Lỗi CANopen (COF) do gián đoạn đường truyền thông

- Kiểm tra dây nối truyền thông

- Xem tài liệu chuyên dụng của card truyền thông.

 Lỗi bên ngoài (EPF1, EPF2): tùy theo ứng dụng khắc phục co hiệu quả.

 Mất điều khiển 4 –20mA (LFF) ở ngõ vào điều khiển analog: Kiểm tra dây nối với ngõ vào điều khiển analog

 Quá điện áp trong quá trình giảm tốc (ObF) do quá khả năng của điện trở hãm hay vượt quá khả năng hãm của BBT.

- Tăng thời gian giảm tốc.

- Lắp điện trở hãm nếu cần.

- Kích hoạt chức năng[Dec ramp adapt] (brA), nếu tương thích với ứng dụng.

 BBT bị quá nhiệt (OHF): Kiểm tra Motor, thông gió của BBT, môi trường làm việc. Đợi cho BBT nguội rồi thực hiện khởi động lại.

 Motor bị quá tải (OLF) do Bật/ tắt Motor quá nhiều lần trong thời gian ngắn: Kiểm tra dòng điện bảo vệ nhiệt của Motor (Ith). Đợi cho Motor nguội rồi thực hiện khởi động lại.

 Mất 1 pha, 2 pha, 3 pha ngõ ra (OPF1, OPF2, OPF3):

Nguyên nhân:

- Mất pha ở ngõ ra của BBT

- Contactor ở ngõ ra đang mở

- Không có kết nối với Motor hay Motor được kết nối có công suất quá nhỏ

- Có sự cố thoáng qua gây mất ổn định dòng điện Motor

Cách khắc phục:

- Kiểm tra dây nối giữa BBT và Motor.

- Nếu có sử dụng contactor giữa ngõ ra phải cài đặt thông số[Uotput Phase Loss](OPL) = [Output cut](OAC).

- Kiểm tra trên Motor có công suất nhỏ: ở chế độ cài đặt mặc định của nhà sản xuất, việc giám sát mất pha ở ngõ ra có được giám sát hay không[Output Phase Loss](OPL) = [YES](Yes). Bỏ chức năng giám sát mất pha bằng cách cài đặt [Output Phase Loss]= [NO](no).

- Kiểm tra và tối ưu hóa các thông số sau đây:[IR compensation] (Ufr), [Rated motor volt.] (UnS) và [Rated mot. Current](nCr) và thực hiện [Auto tuning](tUn)

 Quá điện áp ( OSF) do điện áp nguồn quá cao: Kiểm tra nguồn cung cấp.

 Mất pha nguồn ( PHF)

Nguyên nhân

- BBT bị mất nguồn cung cấp hay bị nổ cầu chì nguồn

- Mất 1 pha

- BBT ATV71 sử dụng nguồn 1 pha

- Tải khôgn cân bằng

- Chức năng bảo vệ này chỉ thực hiện khi BBT có tải

Cách khắc phục:

- Kiểm tra kết nối nguồn

- Tiến hành reset máy

- Sử dụng nguồn 3 pha

- Vô hiệu hóa chức năng giám sát lỗi này.

 Lỗi truyền thông bên trong (ILF) do lỗi truyền thông giữa option card và BBT

Cách khắc phục

- Kiểm tra môi trường làm việc(các tác nhân từ trường)

- Thay mới card mở rộng.

- Thay BBT mới

 Lỗi Modbus (SLF1) do gián đoạn truyền thông Modbus

- Kiểm tra đường truyền thông.

- Xem tài liệu chuyên dụng của card truyền thông.

 Card truyền thông (CnF) lỗi truyền thông trên card truyền thông.

- Kiểm tra môi trường làm việc(các tác nhân từ trường).

- Thay mới card mở rộng.

- Thay mới BBT.

 Đầu dò nhiệt PTC1 (PtF1), PTC2 (PtF2), PTC3 (PtF3)  lỗi đầu dò PTC trong Motor 1, 2, 3 bị ngắn mạch hay hở mạch: Kiểm tra đầu dò nhiệt và dây nối giữa Motor và BBT

 Quá nhiệt đầu dò PTC1 (OtF1), PTC2 (OtF2), PTC3 (OtF3): Kiểm tra tải của Motor, đợi cho Motor nguội rồi cho khởi động lại

 Card ứng dụng (APF) lỗi card lập trình: liên hệ với đội sửa chữa Schneider BITEK

 PowerSuite (SLF2) lỗi truyền thông với phần mềm PowerSuite: Kiểm tra cáp kết nối lập trình PowerSuite

 Giới hạn mô men (SSF) lỗi do momen vượt quá giới hạn cho phép:

- Kiểm tra các sự cố cơ khí.

- Kiểm tra thông số [TORQUE LIMITATION] (tLA-) và thông số [TORQUE/CURRENT LIM. DET.] (SSA-)

 Màn hình lắp rời (SLF3) lỗi truyền thông với màn hình hiển thị lắp rời: Kiểm tra các đầu nối dây

 Quá nhiệt IGBT (tJF):

- Kiểm tra sự tương thích giữa BBT/ Motor/ Tải

- Đợi cho Motor nguội rồi khởi động lại.
