Đầu tiên mở Numeric Display trong phần mềm như sau:
Vào mục Numeric Display như ví dụ trên để theo dõi tần số ngõ ra của biến tần: 0-120hZ
+ Ta điền thanh ghi địa chỉ vào mục Read Address: D10, do chương trình PLC chúng tôi viết giá trị biến tần sẽ được nạp vào D10
Cùng tìm hiểu về Numeric Display:
Chức năng chính của Numeric Display là để đọc giá trị của thanh ghi bộ nhớ và hiển thị giá trị đó lên HMI. Ví dụ như tần số biến tần, tốc độ servo thực trạng,...
Numeric Display hỗ trợ 2 kiểu dữ liệu: Word và Doublle Word, các phạm vi cho phép được thể hiện như bảng dưới:
Khi chúng ta mở hộp thoại nó lên bằng cách dbouble click vào, hộp thoại sẽ hiện lên như sau:
Vậy các thông số nào là quan trọng và điền vào nó thế nào?
+ Preview: Thể hiện giá trị số
+ Main: Set địa chỉ cần đọc lên, địa chỉ offset, Kiểu, Màu viền, Màu sắc kiểu tô màu, định dạng kiểu dữ liệu, chữ số nguyên phân số....
+ Detail: Set giá trị Zero, địa chỉ ẩn và sắp xếp các Word.
Ta tạm chia ra thành 9 phần quan trọng và ký hiệu thứ tự như bên dưới:
MỤC 1: READ ADDRESS là quan trọng nhất, là phần mình chọn bộ nhớ hay thanh ghi mình cần đọc lên, chọn tên liên kết hoặc loại thiết bị.
MỤC 2: DATA TYPE: Chọn kiểu dữ liệu Word, Double Word hay Quard Word. Nó đang mặc định là Word.
MỤC 3: DATA FORMAT: BCD (số nhị phân), Signed BCD, Signed Decimal, UnSigned Decimal, Hexadecimail. Nó đang mặc định là UnSigned Decimal.
MỤC 4: Gía trị lớn nhất và giá trị nhỏ nhất.
MỤC 5, 6, 7,8 miêu tả chi tiết như bên dưới:
MỤC 9: Ngôn ngữ

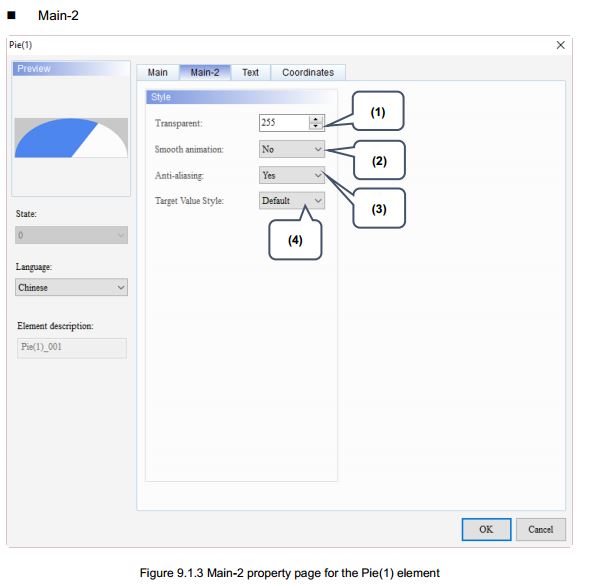

Trong phần MAIN 2:

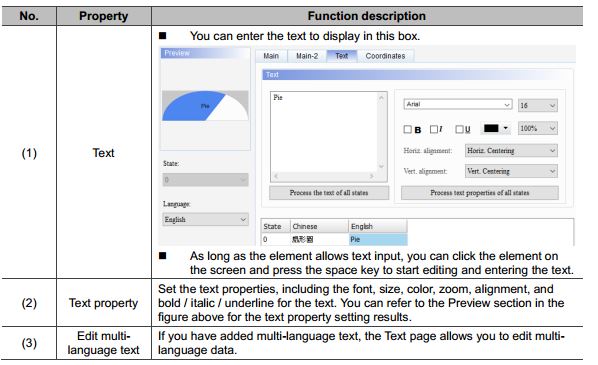

Trong phần TEXT:
Ngoài ra Qúy khách có thể tải tài liệu Hướng dẫn lập trình HMI Delta bằng tiếng anh như Links Sau, ở Chương 11
https://drive.google.com/file/d/1c86mhz5BKYTcr4tDNYlG2s73AOVCARk2/view?usp=sharing
