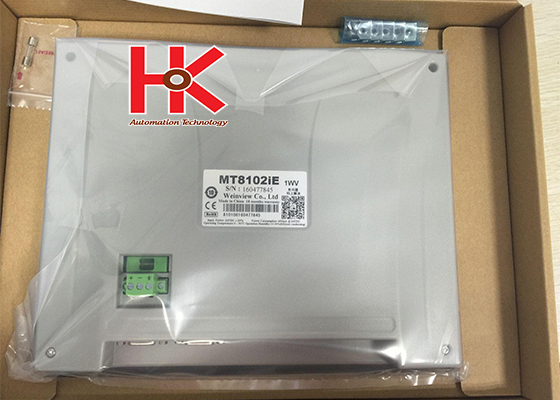

Tổng quann về HMI Màn hình MT8102IE:

là dòng HMI Weintek mới ra năm 2016, kế thừa và nâng cấp từ model MT8101iE cũ: Nâng cao khả năng hiển thị sắc nét với 16,7 triệu màu TFT, độ phân giải 1024×600 giúp hiển thị hình ảnh tươi nét hơn, thêm vào đó, MT8102iE được trang bị thêm cổng RS232 nữa đáp ứng cho ứng dụng dùng 2 cổng RS232.

Tóm tắt đặc điểm:

• 10″ 1024 x 600 TFT LCD
• LCD sắc nét với khả năng hiển thị 7 triệu màu
• Bộ nhớ Flash 512Mb
• COM2 and COM3 RS-485 2W hỗ trợ MPI 187.5K,
• Hệ thống làm mát không quạt
• USB Host
• Nguồn tích hợp cách ly quang
• Bo mạch được phủ kín lớp chống nhiễu và ăn mòn

Thông số kỹ thuật:

Hiển thị

• Kích thước hiển thị:  10.1 inch TFT
• Độ phân giải (WxH dots): 1024 x 600
• Độ sáng (cd/m2): 350
• Tuổi thọ LCD: >30,000 hr.
• Màu sắc: 16.7 triệu màu
• Tấm cảm ứng: 4-wire Resistive Type

Cấu hình:

• Bộ nhớ(MB):   128
• RAM (MB): 128
• 32 bits RISC Cortex-A8 600Mhz
• USB Host: USB 2.0 x 1
• Khe cắm thẻ SD: Không
• RTC    Built-in

Truyền thông, in/out:

• Ethernet: Yes
• COM1 RS-232, COM2 RS-485 2W/4W, COM3 RS-485 2W/ RS232
• Canbus: Không
• Ngõ ra Audio: Không
• Ngõ vào Video: Không

Nguồn: 24 ± 20%VDC

Đặc điểm:

• Vỏ:       Nhựa
• Kích thước bao ngoài (WxHxD) 271 x 213 x 36.4 mm
• Kích thước khoét lỗ: 260 x 202 mm
• Nhiệt độ hoạt động:    0° ~ 50°C (32° ~ 122°F)
• Khối lượng: 1 Kg

Chứng chỉ:

• CE: CE marked

Thông số kỹ thuật HMI Weintek MT8102iE:

Thông số kỹ thuật:

Hiển thị

• Kích thước hiển thị:  10.1 inch TFT
• Độ phân giải (WxH dots): 1024 x 600
• Độ sáng (cd/m2): 350
• Tuổi thọ LCD: >30,000 hr.
• Màu sắc: 16.7 triệu màu
• Tấm cảm ứng: 4-wire Resistive Type

Cấu hình:

• Bộ nhớ(MB):   128
• RAM (MB): 128
• 32 bits RISC Cortex-A8 600Mhz
• USB Host: USB 2.0 x 1
• Khe cắm thẻ SD: Không
• RTC    Built-in

Truyền thông, in/out:

• Ethernet: Yes
• COM1 RS-232, COM2 RS-485 2W/4W, COM3 RS-485 2W/ RS232
• Canbus: Không
• Ngõ ra Audio: Không
• Ngõ vào Video: Không

Nguồn: 24 ± 20%VDC

Đặc điểm:

• Vỏ:       Nhựa
• Kích thước bao ngoài (WxHxD) 271 x 213 x 36.4 mm
• Kích thước khoét lỗ: 260 x 202 mm
• Nhiệt độ hoạt động:    0° ~ 50°C (32° ~ 122°F)
• Khối lượng: 1 Kg

Chứng chỉ:

• CE: CE marked

Màn hình HMI có chức năng cảm ứng để người vận hành máy có thể chạm tay vào để điều khiển các thao tác trên màn hình giống như chúng ta sử dụng điện thoại cảm ứng hằng ngày vậy. Ngoài ra, màn hình HMI còn có thể hiển thị các tín hiệu hoạt động của máy móc thiết bị.

Máy đóng gói, máy dán nhãn, máy móc ngành thực phẩm, máy móc ngành chế biến gỗ, Máy cắt bao bì, máy cắt CNC, Máy móc ngành CNC...
