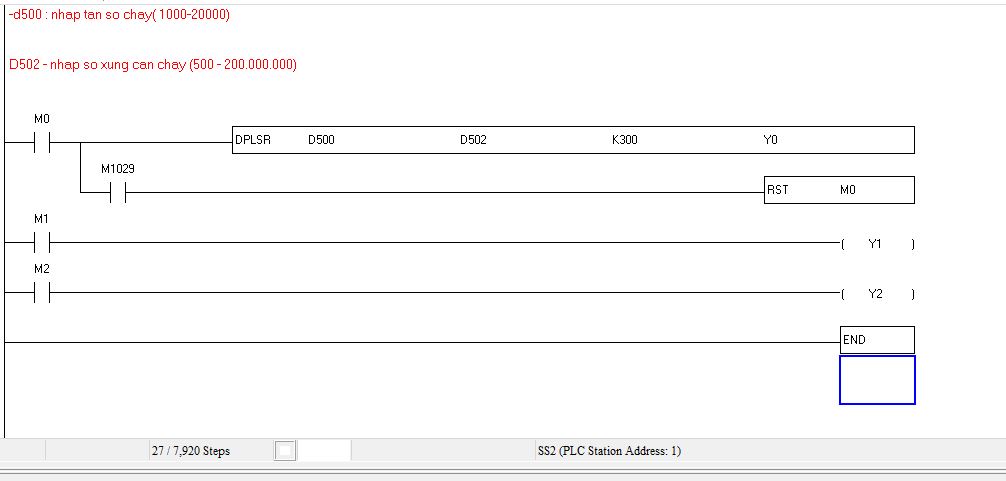

Viết chương trình PLC Delta:
+ DPLSR: là lệnh phát xung của PLC Delta
+ M0: Nút nhấn chạy thuận của Servo
+ M1: Nút nhấn chạy ngịch của Servo
+ M2: Servo On
+ D500: Là tần số cần chạy
+ D502: Là số xung cần chạy.

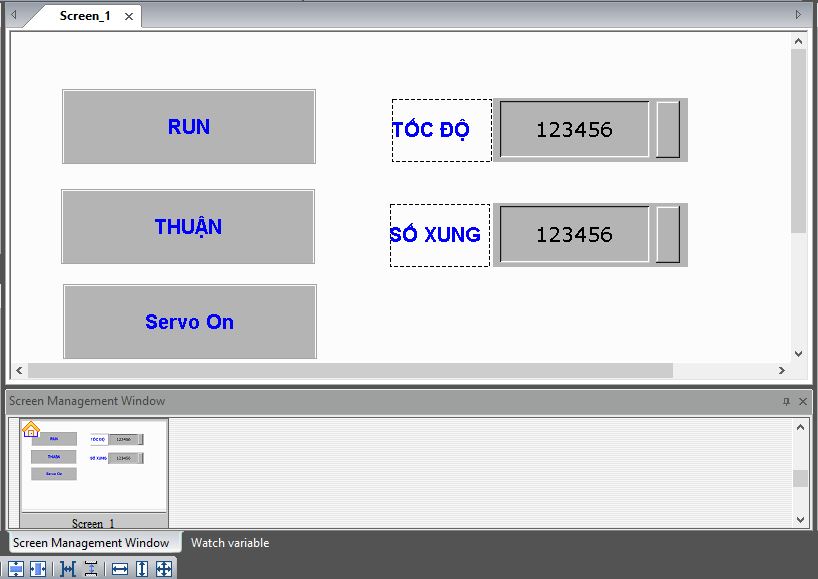

Thiết kế giao diện HMI Delta:
Thiết Kế HMI Delta DOP-107BV như sau:
+ Nút RUN là mình gắn cho bit M0. Chạy dừng cho phép phát xung ==> Y0
+ Nút Thuận là mình gắn cho bit M1: nếu Y1 on là Thuận, Y1 off là ngịch ==> Y1
+ Nút Servo On là mình gắn cho bit M2. Nếu M2 on thì Servo on, M2 off thì servo off. ==> Y2
+ Gắn bit tốc độ là vùng nhớ D500
+ Gắn bit số xung là vùng nhớ D502

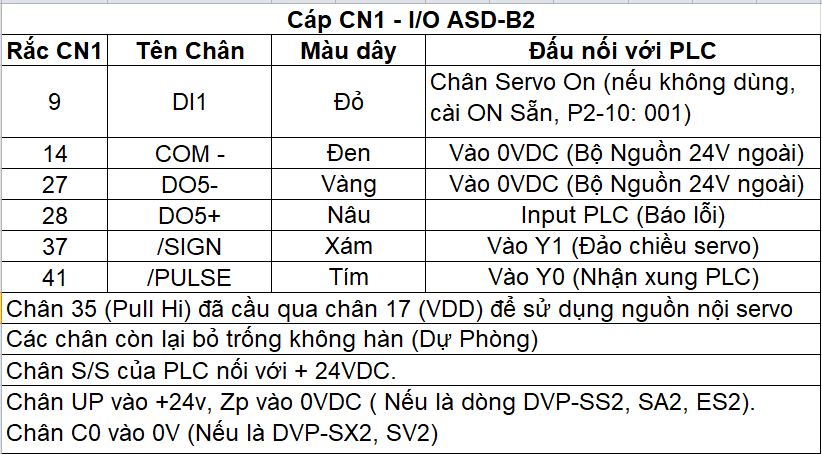

Đấu dây Servo B2 Delta vào PLC:
+ Chân số 9 Dây đỏ đấu vào Y2 (Servo On)
+ Chân số 37 Dây Xám đấu vào Y1 (Đảo chiều quay Servo)
+ Chân số 41 Dây tím đấu vào Y0 (Chân nhận xung từ PLC Delta)

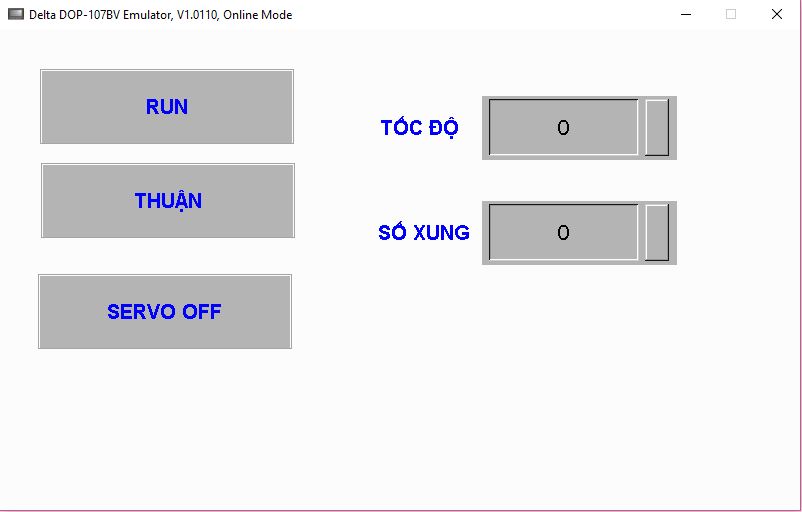

==> Quan Sát trên Chương trình HMI:
+ Onlie HMI test Thử: Nhấn Servo ON , CHiều QUay, nhập số xung, nhập tốc độ vào màn hình.

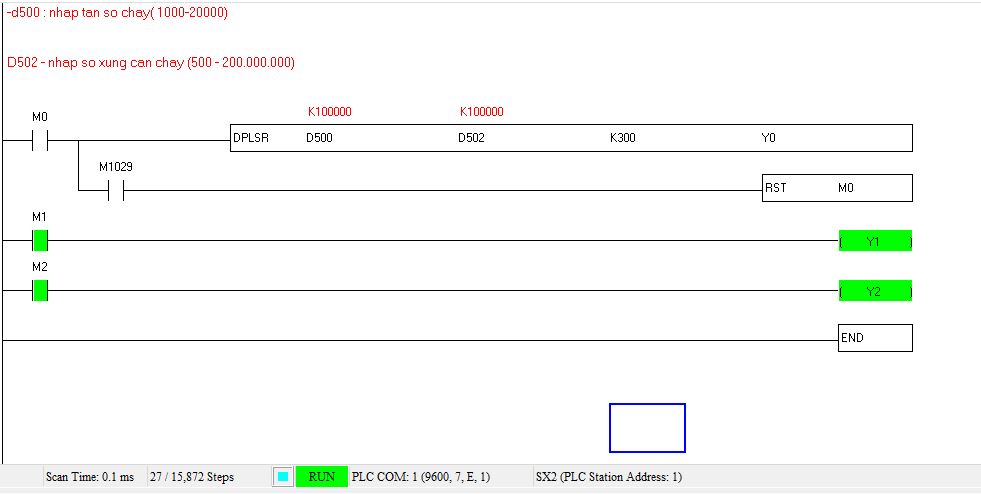

==> Quan Sát dưới Chương trình PLC:
+ PLC Out Y2: Servo On, Out Y1 là Đảo chiều quay
+ D500: Nhập tần số chạy. Tần số càng nhanh thì tốc độ càng nhanh, tần số chậm thì quay chậm.
+ D502: Nhập số xung cần chạy. Càng nhiều xung thì quay càng lâu, ít xung thì quay ít.
