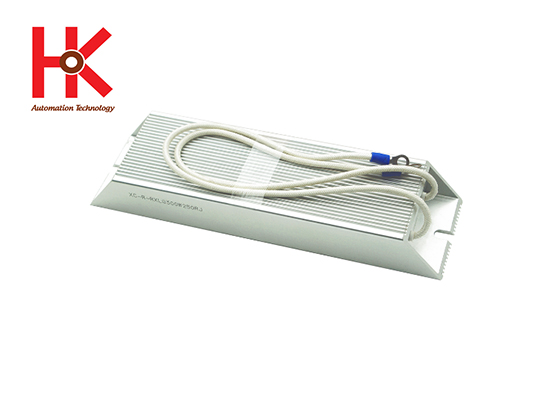

Tổng quan về các chọn điện trở xả cho biến tần Fuji:

==> Gía trị công suất là Woát ký hiệu W

==> Gía trị điện trở là Ohm ký hiệu đuôi là RJ

Ví dụ như biến tần 5.5KW/380V Dòng Mutil Mini FUji, thì ta chọn 1000W 70ohm

tương tự 7.5kw là 1299W 50ohm, chúng ta coi chi tiết như bảng dưới:

Sơ đồ trên là hình ảnh Điện trở xả ngoài và điện trở nội, cấu tạo nguyên lý chung của biến tần.

Sơ đồ đấu nối điện trở xả vào biến tần:

– Ngõ vào điện áp của biến tần là R-S-T.

– Ngõ ra của động cơ là U-V-W.

– Điện trở xả không quy định cực nên chúng ta đấu vào 2 đầu nào cũng được, như Delta thì sẽ đấu vào B1, B2 (Cái náy chúng ta coi trên Catlogue của hãng biến tần đó),

Còn hãng Shihlin thì lại đấu bào +/P và PR:

Chú ý đấu phần trên của Điện trở xả (Điểm A và B) chứ không phải là 2 ốc lồi của điện trở như vậy sẽ ngắn mạch gây cháy cả biến tần, còn điện trở chúng ta có thể để bên hông tủ, trên nắp tủ .....

Cách tính giá trị điện trở, công suất trở

Cách mắc điện trở xả mắc song song nhiều điện trở xả:

– Điện trở (Ohm): 1/R tổng = 1/R1 + 1/R2 +….+ 1/Rn

– Công suất: P tổng = P1 + p2 +….+Pn

Cách mắc điện trở xả cho biến tần kiểu nối tiếp:

– Điện trở (Ohm) R tổng = R1 + R2 + R3 +….+ Rn

– Tính công suất: P tổng = P1 + P2 +….+ Pn

Chọn điện trở xả dựa vào yếu tố nào?

Trên thực tế, việc lựa chọn điện trở xả thường dựa trên 2 yếu tố chính là: Công suất điện trở xả (W) và giá trị điện trở (Ohm)

1/ Cách chọn công suất điện trở xả (W)

Công suất điện trở xả được chọn phải đảm bảo 2 yếu tố là tính năng kỹ thuật và hiệu quả kinh tế. Theo đó, cách chọn công suất điện trở xả chuẩn nhất là biến tần xả nhiều điện thì chọn công suất lớn và ngược lại để đảm bảo được yêu cầu về kinh tế.

Tuy nhiên, biến tần xả nhiều hay ít lại phụ thuộc vào tải của tùy từng ứng dụng.

Ví dụ:

– Tải nâng hạ cầu trục, vận thăng… (tải thế năng) thì động cơ sẽ làm việc như một máy phát điện. Khi hạ tải và khi hãm thì thời gian hạ tải lâu, do đó cần phải chọn loại điện trở xả có công suất lớn (công suất điện trở xả bằng 1/2 hoặc 2/3 công suất động cơ).

– Tải có thời gian hãm dài, quán tính lớn như máy quay li tâm, máy bện nhiều lô, máy vắt, các máy truyền động có bánh đà … Thì cần phải lưu ý chọn loạiđiện trở có công suất lớn.

2/ Cách chọn giá trị điện trở xả (Ohm)

Giá trị điện trở xả được quy định bởi thiết kế dòng hãm của từng hãng và từng loại biến tần. Theo đó, các hãng biến tần sẽ đưa ra giá trị MIN của điện trở (tức là liên quan dòng hãm max của biến tần ). Vì vậy, khi chọn giá trị điện trở thì phải chọn loại có giá trị lớn hơn hoặc bằng giá trị MIN của bảng tra theo hãng cung cấp.

Hiện nay, đa phần các hãng biến tần điều khiển xả theo nguyên lý PWM nên giá trị điện trở có thể chọn bằng 1,5 – 2 lần giá trị MIN của biến tần thì vẫn đảm bảo cho quá trình hãm. Đối với biến tần xả ít thì có thể chọn loại có giá trị điện trở cao hơn. Vì vậy, bạn không cần thiết phải chọn chính xác giá trị điện trở.
