Ký hiệu chân động lực

Ý nghĩa

R/L1 – S/L2 – T/L3

Chân đấu nối với nguồn điện 3 pha (1 pha)

U/T1 – V/T2 – W/T3

Chân đấu nối với động cơ 3 pha không đồng bộ

(+/P) -PR

Chân đấu nối với điện trở hãm

Chân nối đất (tiếp địa)

Thể loại ngõ tín hiệu

Ký hiệu trên biến tần

Tính năng

Tín hiệu số ngõ vào

STF

Động cơ quay thuận

STR

Động cơ quay nghịch

M0

Ngõ đa chức năng

M1

Ngõ đa chức năng

Tín hiệu analog ngõ vào

10

10.5V

3

0~10V/ 4~20 mA

Ngõ ra Relay

A

Ngõ ra Relay đa chức năng.

A-C tiếp điểm thường hở

C

Ngõ truyền thông

RJ45

RJ45 và 2 chấn DA+/DB- không thể sử dụng cùng lúc

DA+

DB-

Ngõ chung

5/SD

Ngõ chung của STF, STR, M0, M1, 3 trong chế độ Sink

PC

Ngõ chung của STF, STR, M0, M1, 3 trong chế độ Source

Thông số

Thông số

Tên

Phạm vi cài đặt

Giá trị mặc định

01-00

P.1

Tần số lớn nhất

0 – (P.18) Hz

120Hz

01-01

P.2

Tần số nhỏ nhất

0 – 120Hz

0

01-06

P.7

Thời gian tăng tốc

0-360s/ 0- 3600s

3.7K trở xuống: 5s

5.5K: 10s

01-07

P.8

Thời gian giảm tốc

0-360s/ 0- 3600s

3.7K trở xuống: 5s

5.5K: 10s

06-00

P.9

Bảo vệ quá dòng

0~500A

01-04

P.19

Điện áp cho động cơ

0~1000 V

99999: phụ thuộc vào điện áp cấp biến tần

99999

02-21

P.39

Tần số cao nhất khi chạy biến trở ngoài

50Hz/60Hz

50Hz/60Hz

00-13

P.71

Kiểu dừng

0: Dừng tự do

1: Dừng có hãm

1

00-16

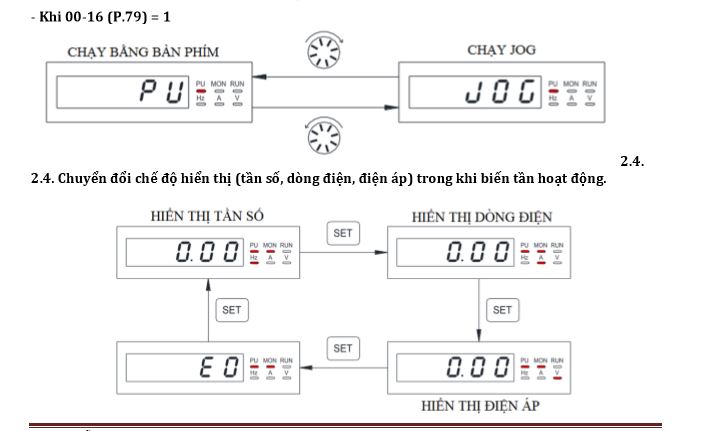

P.79

Chế độ chạy

0:

+ PU: Lệnh chạy và chỉnh tốc dộ trên bàn phím biến tần

+ External: Lệnh chạy và điều khiển tốc độ bằng công tắc và biến trở ngoài. Chạy nhiều cấp tốc độ

+ Chạy Jog

1:

+ PU: Lệnh chạy và chỉnh tốc dộ trên bàn phím biến tần

+ Chạy Jog

2:

+ External: Lệnh chạy và điều khiển tốc độ bằng công tắc và biến trở ngoài

3:

+ CU: Lệnh chạy và điều khiển tốc độ bằng truyền thông

4: Chế độ kết hợp H1

+ Lệnh chạy bằng công tắc ngoài và điều chỉnh tốc độ bằng bàn phím

5: Chế dộ kết hợp H2

+ Lệnh chạy bằng bàn phím và điều chỉnh tốc độ bằng biến trở ngoài

+ Chạy nhiều cấp tốc độ

6: Chế độ kết hợp H3

+ Lệnh chạy bằng công tắc ngoài, điều chỉnh tốc độ bằng truyền thông

+ Chạy nhiều cấp tốc độ

+ Chạy Jog ngoài

7: Chế độ kết hợp H4

+ Lệnh chạy bằng truyền thông, điều khiển tốc độ bằng biến trở ngoài

+ Chạy nhiều cấp tốc độ

8: Chế độ kết hợp H5

+ Lệnh chạy bằng công tắc ngoài, chỉnh tốc độ bằng bàn phím

+ Chạy nhiều cấp tốc độ

+ Chạy Jog ngoài

01-10

P.0

Tăng mô-men khởi động

0.2~0.75K: 0~30%

1.5~3.7K: 0~30%

5.5K: 0~30%

6%

4%

3%

04-00

P.4

Tốc độ 3 (cao)

0~650Hz

60Hz

04-01

P.5

Tốc độ 2 (trung bình – M1)

0~650Hz

30Hz

04-02

P.6

Tốc độ 1 (chậm – M0)

0~650Hz

10Hz

01-11

P.13

Tần số khởi động

0~650Hz

0.5Hz

01-13

P.15

Tần số Jog

0~650Hz

5Hz

01-14

P.16

Thời gian tăng/ giảm tốc chạy Jog

0~360s/ 0~3600s

0.5s

02-20

P.17

Tín hiệu chân 3-5

0: Tín hiệu 4-20mA

1: Tín hiệu 0-10V

2. Tín hiệu 0-5V

1

01-02

P.18

Tần số giới hạn trên

01-00(P.1)~650Hz

120Hz

01-09

P.20

Tần số tham chiếu

50Hz/ 60Hz

50Hz/ 60Hz

01-08

P.21

Độ chia thời gian

0: 0.01s

1: 0.1s

0

00-11

P.72

Tần số sóng mang

1~15kHz

5kHz

00-15

P.78

Chọn chiều quay cho động cơ

0: Cho phép quay 2 chiều

1: Chống quay ngược

2: Chống quay thuận

0

03-11

P.85

Ngõ ra Relay

0: Biến tần hoạt động

1: Biến tần đạt tần số cài đặt

2: Biến tần có tần số chạy vượt tần số cài đặt

3: Biến tần quá tải

4: Biến tần không có dòng ngõ ra

5: Biến tần báo lỗi

5

10-16

P.119

Thời gian nghỉ trong quá trình đổi chiều quay động cơ

0~3000s

0s

6-12

P.245

Chế độ quạt làm mát

0: Quạt hoạt động khi biến tần chạy, quạt dừng sau 30s biến tần dừng

1: Biến tần có điện thì quạt chạy, mất điện thì quạt dừng

2: Quạt bật khi nhiệt độ đạt 60°C, nhiệt độ thấp hơn 40°C thì dừng

3: Quạt bật khi nhiệt độ đạt 60°C, nhiệt độ thấp hơn 40°C thì dừng

1

00-02

P.998

Khôi phục thông số

P.998 = 1:

Khôi phục tất cả các thông số về giá trị mặc định
