Biến tần Shihlin SC3 là một thiết bị điện sử dụng để điều chỉnh tốc độ động cơ điện, thường thông qua điều chỉnh tần số nguồn cấp. Cài đặt biến tần Shihlin SC3 ứng dụng chạy nhiều cấp độ khác nhau sẽ giúp biến tần này có thể đáp ứng nhiều ứng dụng như: công nghiệp, dân dụng, thang máy, bơm, quạt, cơ khí, và nhiều ứng dụng khác.

Trong bài viết này, Công ty TNHH Kỹ Thuật Tự Động HK sẽ hướng dẫn quý khách hàng cách đấu nối và cài đặt biến tần Shihlin SC3 chạy nhiều cấp tốc độ.

Hướng dẫn cài đặt biến tần Shihlin SC3 chạy nhiều cấp tốc độ

Ví dụ: Biến tần sử dụng nguồn cấp 3P/380V. Điều khiển chạy dừng bằng công tắc ngoài và chạy nhiều cấp tốc độ, dải tần số 0~60Hz. Thời gian tăng/ giảm tốc là 5s.

1. Thực hiện đấu nối biến tần Shihlin SC3 chạy nhiều cấp tốc độ

– Đấu nối mạch động lực:

Thực hiện đấu nối biến tần Shihlin SC3 chạy nhiều cấp tốc độ

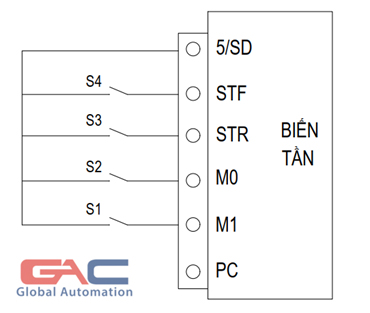

– Đấu nối mạch điều khiển:

Đấu nối mạch điều khiển

Chú ý: Trường hợp này biến tần đặt ở chế độ Sink

2. Cách cài đặt thông số cho biến tần Shihlin SC3 chạy nhiều cấp tốc độ

Nhóm	Thông số	Ý nghĩa	Giá trị cài đặt
00-16	P.79	Chế độ hoạt động	2
01-00	P.1	Tần số cao nhất (Hz)	50.00
01-01	P.2	Tần số thấp nhất (Hz)	0
01-06	P.7	Thời gian tăng tốc (s)	5
01-07	P.8	Thời gian giảm tốc (s)	5
01-04	P.19	Điện áp ngõ ra của biến tần	380
00-15	P.78	Chọn chiều quay	1
03-00	P.83	Chọn chức năng chân STF	0 hoặc 1 (tùy thuộc vào chiều quay motor bạn mong muốn)
03-01	P.84	Chọn chức năng chân STR	4 (High speed)
03-03	P.80	Chọn chức năng chân M0	2 (Low speed)
03-04	P.81	Chọn chức năng chân M1	3 (Medium speed)
04-00	P.4	Speed 1 (High speed)	50.00
04-01	P.5	Speed 2 (Medium speed)	30.00
04-02	P.6	Speed 3 (Low speed)	10.00
04-03	P.24	Speed 4	0-650 Hz
04-04	P.25	Speed 5	0-650 Hz
04-05	P.26	Speed 6	0-650 Hz
04-06	P.27	Speed 7	0-650 Hz

– Đấu nối theo sơ đồ điều khiển trên, ta có bảng các cấp tốc độ sau:

S1 (RM)	S2 (RL)	S3 (RH)	Speed
		ON	Speed 1
ON			Speed 2
	ON		Speed 3
ON	ON		Speed 4
	ON	ON	Speed 5
ON		ON	Speed 6
ON	ON	ON	Speed 7

Hướng dẫn thao tác trên bàn phím biến tần SC3

Các bước chi tiết như sau:

Bước 1: Cấp đúng nguồn cho biến tần theo nhãn mác in trên biến tần.

Bước 2: Quý khách hàng có thể cài thông số theo nhóm 00-00 hoặc P.00. Mặc định của nhà sản xuất là 00-00

– Để chuyển đổi sang nhóm P.00, ta cài thông số 00-25 = 1. Sau đó tắt nguồn đi mở lại

Bước 3: Nhấn MODE đến khi vào chế độ cài đặt P.—. Tiếp đó vặn núm xoay đến thông số cần cài đặt.

– Trong ví dụ này ta cần cài thông số P.79 = 2, vặn núm xoay đến khi màn hình hiển thị P.79

Bước 4: Nhấn phím SET để cài giá trị cho thông số P.79

– Khi đó, màn hình đang hiển thị giá trị cài đặt thông số P.79. Tiếp tục vặn núm xoay đến giá trị cần cài đặt, xoay núm đến giá trị 2 thì nhấn và giữ phím SET trong 2s để lưu giá trị. Khi đó màn hình sẽ nhấp nháy giữa thông số đang cài và giá trị của thông số đó (trong ví dụ này thì nó sẽ nhấp nháy giữa P.79 và 2)

Bước 5: Nhấn tiếp phím SET, màn hình xuất hiện P.80 => ta xoay núm đến thông số cần cài tiếp theo và làm tương tự Bước 4.

Bước 6: Khi đã hoàn tất cài đặt các thông số, ta nhấn phím MODE cho tới khi biến tần trở về màn hình hiển thị Monitor để theo dõi.

Trên đây chúng tôi đã giới thiệu đến quý khách hàng các bước để cài đặt biến tần Shihlin SC3 với ứng dụng chạy nhiều cấp tốc độ. Nếu quý khách hàng cần tư vấn hãy liên hệ với Công ty TNHH Kỹ Thuật Tự Động HK để được hỗ trợ.
