Hướng dẫn cài đặt biến tần Delta VFD-L trực quan và dễ hiểu
Mã sản phẩm: Hướng dẫn cài đặt biến tần Delta VFD-L trực quan và dễ hiểu
Cty HK hướng dẫn cài đặt cơ bản biến tần dòng cơ bản nhất của Delta VFD-L đã ngưng sản xuất.
Giá: Liên hệ

THÔNG TIN SẢN PHẨM
Đặc tính kỹ thuật
Ứng dụng

1. Sơ đồ đấu nối biến tần VFD-L

1.1. Sơ đồ đấu nối cấp nguồn và động cơ cho biến tần VFD-L

– Đầu nối biến tần VFD-L loại ngõ vào 1 pha 220VAC:

Sơ đồ đấu nối cấp nguồn và động cơ cho biến tần VFD-L

– Đầu nối biến tần VFD-L loại ngõ vào 3 pha 380VAC:

Đầu nối biến tần VFD-L loại ngõ vào 3 pha 380VAC:

* Ý nghĩa các chân đấu nối động lực:

Ký hiệu chân động lực	Ý nghĩa
R/L1 – S/L2 – T/L3	Chân đấu nối với nguồn điện 3 pha (1 pha)
U/T1 – V/T2 – W/T3	Chân đấu nối với động cơ 3 pha không đồng bộ
	Chân nối đất (tiếp địa)

Điện trở hãm nối với chân + và –

1.2. Sơ đồ đấu nối dây điều khiển cho biến tần Delta VFD-L

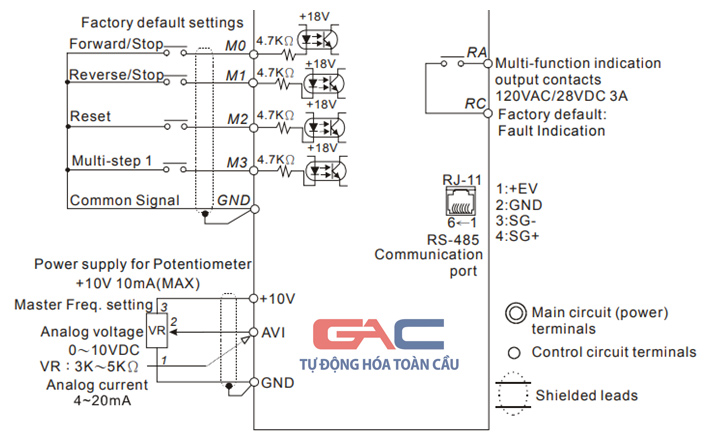

Sơ đồ đấu nối dây điều khiển cho biến tần Delta VFD-L

* Ý nghĩa các chân điều khiển của biến tần VFD-L

Loại ngõ tín hiệu	Ký hiệu trên biến tần	Tính năng
Tín hiệu số ngõ vào	MI0	Động cơ quay thuận
	MI1	Động cơ quay nghịch
	MI2	RESET
	MI3	Cấp tốc độ 1
	GND	Chân chung
Tín hiệu analog ngõ vào	10V	10.5V
	AVI	0~10V
	ACI	4~20 mA
	ACM	Chân COM tín hiệu analog
Ngõ ra Relay	RA	Ngõ ra Relay đa chức năng. RA-RC tiếp điểm thường hở

	RC
Ngõ truyền thông	RJ45	Truyền thông
Ngõ chung	GND	Ngõ chung của MI1, MI2, MI3,…

2. Cài đặt thông số biến tần Delta VFD-L

2.1. Các thông số cơ bản cài đặt biến tần Delta VFD-L

Thông số	Ý nghĩa
00.02	Reset về mặc định
02.00	Chọn kênh điều khiển tần số
02.01	Chọn kênh điều khiển chạy dừng
01.09	Thời gian tăng tốc
01.10	Thời gian giảm tốc
01.00	Tần số tối đa
01.01	Tần số giới hạn trên
07.00	Dòng định mức động cơ
07.01	Dòng không tải động cơ
07.02	Bù Momen
07.03	Bù trượt

Bảng thông số cài đặt biến tần Delta VFD-L

2.2. Cài đặt biến tần Delta VFD-L theo các chế độ thông dụng

2.2.1. Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn

Thông số	Giá trị	Ý nghĩa
02.00	3	Thay đổi tốc độ bằng chiết áp có sẵn
02.01	0	Chạy dừng bằng bàn phím

2.2.2. Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
02.00	1	Thay đổi tốc độ bằng chiết áp ngoài
02.01	0	Chạy dừng bằng bàn phím

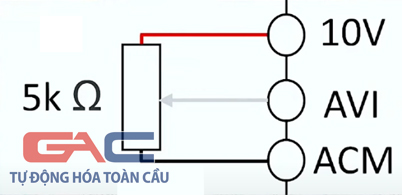

Sơ đồ đấu nối chiết áp vào biến tần:

hân số 2 của chiết áp nối vào chân AVI. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân 10V và ACM.

2.2.3. Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
02.00	1	Thay đổi tốc độ bằng chiết áp ngoài
02.01	2	Chạy dừng bằng công tắc chuyển mạch ngoài

Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận ngược vào biến tần, chiết áp đấu tương tự như trường hợp trên:

2.3. Các thông số cơ bản khác

2.3.1. Reset biến tần

Thông số	Giá trị	Ý nghĩa
00.02	9	Reset các thông số về mặc định

2.3.1. Thay đổi thời gian tăng giảm tốc:

Thông số	Mặc định	Ý nghĩa
01.09	10s	Thời gian tăng tốc
01.10	10s	Thời gian giảm tốc

2.3.1. Thay đổi tần số tối đa:

Thông số	Mặc định	Ý nghĩa
01.00	50Hz	Tần số tối đa
01.01	50Hz	Giới hạn trên tần số

Ví dụ để biến tần chạy lên 60Hz, chúng ta cần cài cả 01.00 và 01.01 lên 60Hz.
