Hướng dẫn cài đặt biến tần Delta VFD-E trực quan và dễ hiểu

Chi tiết sản phẩm

Hướng dẫn cài đặt biến tần Delta VFD-E trực quan và dễ hiểu
Mã sản phẩm: Hướng dẫn cài đặt biến tần Delta VFD-E trực quan và dễ hiểu
CTY TNHH Kỹ Thuật Tự Động HK sẽ hướng dẫn mọi người các đặt dòng biến tần rất thông dụng VFD-E, Nãy hãng đã ngưng sản xuất thay qua MS300.
Giá: Liên hệ

1. Sơ đồ đấu nối biến tần Delta VFD-E

– Đầu nối biến tần VFD-E loại ngõ vào 1 pha 220VAC:

Đầu nối biến tần VFD-E loại ngõ vào 1 pha 220VAC

– Đầu nối biến tần VFD-E loại ngõ vào 3 pha 380VAC:

Đầu nối biến tần VFD-E loại ngõ vào 3 pha 380VAC

* Ý nghĩa các chân đấu nối động lực:

Ký hiệu chân động lực	Ý nghĩa
R/L1 – S/L2 – T/L3	Chân đấu nối với nguồn điện 3 pha (1 pha)
U/T1 – V/T2 – W/T3	Chân đấu nối với động cơ 3 pha không đồng bộ
	Chân nối đất (tiếp địa)

Điện trở hãm nối với chân + và –

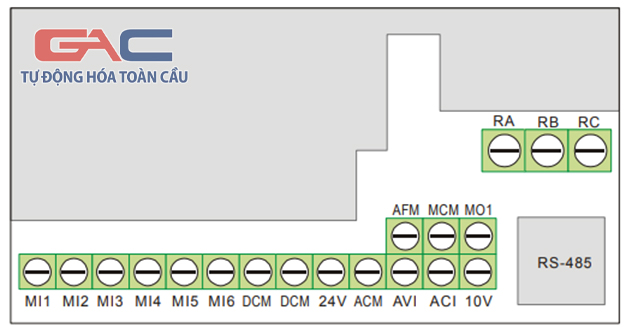

* Ý nghĩa các chân điều khiển của biến tần VFD-E

Loại ngõ tín hiệu	Ký hiệu trên biến tần	Tính năng
Tín hiệu số ngõ vào	MI1	Động cơ quay thuận
	MI2	Động cơ quay nghịch
	MI3	Đầu vào đa chức năng 1
	MI4	Đầu vào đa chức năng 2
	MI5	Đầu vào đa chức năng 3
Tín hiệu analog ngõ vào	10V	10.5V
	AVI	0~10V
	ACI	4~20 mA
	ACM	Chân COM tín hiệu analog
Ngõ ra Relay	RA	Ngõ ra Relay đa chức năng. RA-RC tiếp điểm thường hở RB – RC thường đóng
	RB
	RC
Ngõ truyền thông	RJ45	Truyền thông RS485
Ngõ chung	DCM	Ngõ chung của MI1, MI2, MI3,… trong chế độ NPN
Ngõ chung	24V	Ngõ chung của MI1, MI2, MI3,… trong chế độ PNP

Chú ý:

– Chế độ NPN hay PNP phụ thuộc vào người dùng gạt Switch trên biến tần

– Tuyệt đối không nối ngắn mạch chân 24V với chân DCM

Thông số	Ý nghĩa
00.02	Reset về mặc định
02.00	Chọn kênh điều khiển tần số
02.01	Chọn kênh điều khiển chạy dừng
01.09	Thời gian tăng tốc
01.10	Thời gian giảm tốc
01.00	Tần số tối đa
01.01	Tần số giới hạn trên
07.00	Dòng định mức động cơ
07.01	Dòng không tải động cơ
07.02	Bù Momen
07.03	Bù trượt

Bảng thông số cài đặt biến tần Delta VFD-E

Thông số	Giá trị	Ý nghĩa
02.00	4	Thay đổi tốc độ bằng chiết áp có sẵn
02.01	0	Chạy dừng bằng bàn phím

Thông số	Giá trị	Ý nghĩa
02.00	1	Thay đổi tốc độ bằng chiết áp ngoài
02.01	0	Chạy dừng bằng bàn phím

Sơ đồ đấu nối chiết áp vào biến tần:

hạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

Chân số 2 của chiết áp nối vào chân AVI. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân 10V và ACM.

Thông số	Giá trị	Ý nghĩa
02.00	1	Thay đổi tốc độ bằng chiết áp ngoài
02.01	2	Chạy dừng bằng công tắc chuyển mạch ngoài
