Kỹ sư Hiến sẽ hướng dẫn mọi người cài đặt biến tần Delta MS300
- Giá: Liên hệ
- THÔNG TIN SẢN PHẨM
- Đặc tính kỹ thuật
- Ứng dụng
Vào trang Website: TẠI ĐÂY để xem chi tiết!
Chuyên hướng dẫn cài đặt biến tần delta ms300:
Sơ đồ đấu dây và các thông số cơ bản VFD-MS300:

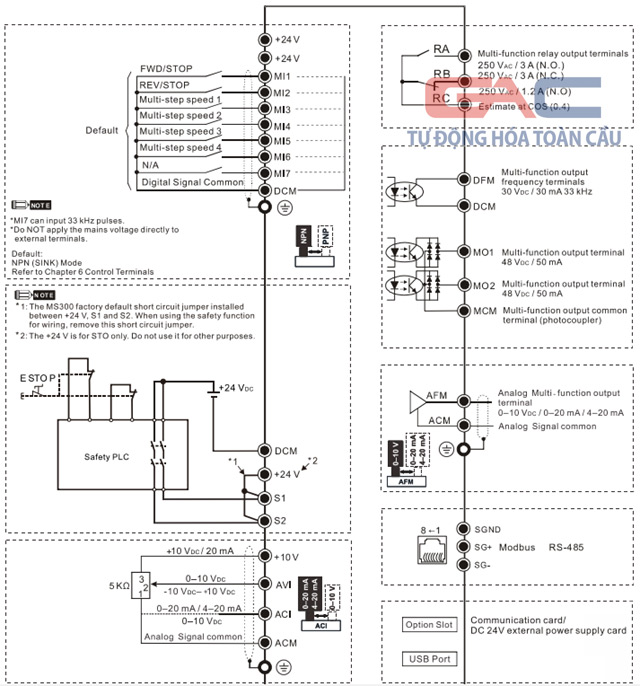

Dưới đây là sơ đồ đấu dây Biến tần Delta MS300:
+ Nguồn vào: L1,L2,L3 3P 380VAC
+ Nguồn ra: U,V,W đấu vào Motor.
+ Chạy thuận (MI1), Chạy ngịch (MI2), MI3 - MI4 - MI5 - MI6 (Đa cấp tốc độ), DCM (Com chung của tất cả). MI7 (Bỏ trống)
+ ACI: Vào chân giữa biến trở, +10V và ACM: vào 2 chân còn lại của biến trở.
+ RA,RC: Cặp tiếp điểm thường hở ngõ ra.
+RB,RC: Cặp tiếp điểm thường đóng ngõ ra.
+ AFM,ACM: Ngõ ra đấu vào đồng hồ đo tốc độ.
+ RS485: Nó dùng kiểu giắc như kiểu mạng internet, bấm dây 4: SG- , 5: SG+
+ Còn lại: Xem chi tiết như hình dưới hoặc liên hệ 0902.590.312 (Mr Hiến)
Các thông số cái đặt cơ bản VFD-MS300:
Reset parameter thông số cài đặt trước khi cài để tránh trường hợp lỗi thao tác cài đặt trước đó:
P00.02 =9 reset về 50Hz.
P00.02=10 reset về 60Hz.
P00.20 =0 Điều khiển tần số bằng bàn phím trên biến tần.
P00.21=0. điều khiển lệnh chạy bằng bàn phím.
Nếu muốn chạy chiết áp ngoài và lệnh chạy ngoài.
Chỉ cần P00.20=2, P00.21=1,
Tăng tốc 01-12 =10
Giảm tốc 01-13 =10 . Theo tăng giảm tốc mặc định là 10s.
Nếu thời gian quá ngắn thì cần lắp điện trở xả. Chi tiết cách đấu nối cho phần cài đặt biến tần MS300 như file trên.
Nếu như cần thông số về truyền thông RS485, hay các vấn đề cài đặt cao cấp hơn vui lòng liên hệ Mr Hiến 0902.590.312
