Bước 1: Cài đặt phần mềm lập trình PLC Delta:

 Tải phần mềm về, giải nén và vào file setup.exe để mở file cài đặt, hoàn toàn rất dễ làm, chương trình miễn phí, không cần crack.

Và chỉ nhấn NEXT, khi nào cần nhập thông tin CTy thì quý khách cứ nhập bình thường, đến khi cài xong phần mềm sẽ lên giao diện như dưới.

Bước 2: Chuẩn bị cáp và cài driver cho cáp lập trình:

Chuẩn bị cáp Lập trình PLC Delta mã hàng: Usbacab230:

Sau đó Tải file Driver cho cáp tại File: Chi Tiết và giải nén, cài Driver cho cáp lập trình, Rồi bấm vào file cài đặt, xong bấm INSTALL , Chỉ cần cài đặt Driver 1 lần về sau tất cả các cáp lập trình hãng Amsamtion đều nhận được.

Bước 3: Kết nối PLC Delta và Máy tính:

Mở phần mềm PLC mới cài đặt về lên và Chọn Option trên thanh công cụ ==> rồi chọn  Communication Setting để setup Cổng COM kết nối PC với PLC:

Lúc này sẽ hiện ra Hộp "Communication Setting" như bên dưới:

==> Thông số quan trọng số 1: Chọn Cổng COM:

Trong tab này mình Click chuột trái vào COM PORT (Chỗ Khoanh tròn đỏ đầu tiên) nó hiện ra COM 8 mình sẽ click chuột trái vào COM 8 để chọn COM 8. Nó sẽ tùy vào mặc định của máy tính khi cắm cáp lập trình vào máy tính nhé, để biết được COM mấy thì ta chọn lại như hình dưới, Ra ngoài Destop máy tính chọn This PC ==> Manage

Rồi Ta Chọn Device Manager ==> Rồi Chọn Port (COM & LPT) nó sẽ hiện ra COM mà kết nối, ở đây nó là COM 8

==> Thông số quan trọng số 2: Chọn đia chỉ Station Addres

Ta chọn Station Addres là từ 0 trở lên có thể đến 150 hoặc hơn để dò trong trường hợp các PLC cũ nếu người dùng đặt địa chỉ này khác đi, còn lại nếu mới 100% hoặc Bình Thường thì mặc định chọn bằng 1.

==> Thông số quan trọng số 3: Chọn Auto Detect để dò

Và Cuối cùng là nhấn Auto-detect để dò PLC. Sau khi dò xong thì nó sẽ hiển thị thông tin PLC đó là dòng gì: SS2, SX2.....Tốc độ truyền bao nhiêu, ta chọn Colse để đóng lại và lập trình bình thường, coi như là đã kết nối được máy tính với PLC của chúng ta.

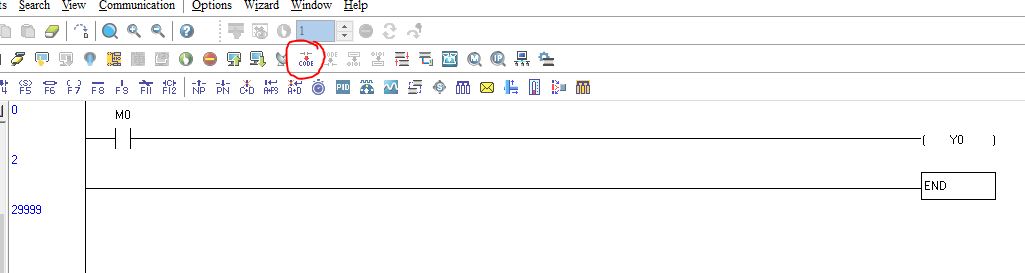

Viết thử đoạn COD mẫu cho vui. Nhấn M0 thì Out Y0 như hình dưới, sau đó bấm vào nút CODE để giải mã xem có báo lỗi gì không.

Tiếp đến là Đổ chương trình vào PLC

+ Đổ vào PLC thì nút mũi tên chỉ xuống

+ Lấy chương trình từ PLC lên thì nút mũi tên chỉ lên.

Rồi ta nhấn Ctrl + F4 để ONline PLC, thay đổi trạng thái M0 (Set On và Set Off) xem thử Y0 của PLC có sáng đèn không, nếu sáng thì ta đã kết nối thành công.

Và Thực Tế Y0 Đã On.

Set Off M0 thì Y0 off.
