- PLC Mitsubishi FX1S-20MT-001 (12 In / 8 Out Transitor)
- Mã sản phẩm: FX1S-20MT-001
FX1S-20MT-001 là dòng PLC Cơ bản và rẻ nhất của hãng Mitsubishi.
+ 12 ngõ vào DC (Kích 0V)
+ 8 ngõ ra dạng Transitor.
+ Nguồn cấp: 1P 220V.
+ Ngõ vào: Sink
+ Ngõ ra: Sink / Source
+ Truyền thông: Chuẩn cơ bản RS422.
+ Phát xung tốc độ cao: 2 chân 100khz.
+ Không có khả năng mở rộng thêm Module
- Giá: 1.850.000 vnđ
- THÔNG TIN SẢN PHẨM
- Đặc tính kỹ thuật
- Ứng dụng
THÔNG SỐ KỸ THUẬT PLC MITSUBISHI FX1S CHUNG:
-
Điện áp nguồn cung cấp: 100-230VAC hoặc 12-24VDC (ít phổ biến hơn)
-
Bộ nhớ chương trình: 2000 bước lệnh, sử dụng EEPROM.
-
Không sử dụng Pin.
-
Chu kỳ xử lý lệnh 0.55 – 0.7 µs.
-
Relay phụ: 512 points, Timer: 64 points, Counter: 32 points, Thanh ghi: 256 points.
-
Kết nối truyền thông: chuẩn RS422, dùng card mở rộng cho RS232 và RS485
-
Có card mở rộng đầu vào ra Analog
-
Bộ đếm tốc độ cao: 6 chân max 60kHz 1 phase, 2 chân max 30kHz 2 phases.
-
Module hiển thị có thể theo dõi/chỉnh sửa bộ định thời, bộ đếm, thanh ghi dữ liệu và có thể sử dụng cùng với board mở rộng.
-
Tích hợp 02 biến trở điều khiển có thể cài đặt bộ định thời.
-
Phát xung tốc độ cao: 2 chân phát xung max.100kHz
-
Tổng I/O: 10,14,20,30 I/O
-
Không có khả năng mở rộng thêm Module
-
Phần mềm sử dụng: GX-Works 2 hoặc GX-Developer hoặc FX-PCS/WIN-E
THÔNG SỐ CỦA FX1S-14MR-001:
+ 12 ngõ vào DC (Kích 0V)
+ 8 ngõ ra dạng Transitor.
- Nguồn cấp: 100-230VAC
- Ngõ vào: Sink
- Ngõ ra: Sink / Source
Cách lự chọn PLC dòng FX1S:
PLC Dòng FX1S |
Mô tả |
6 ngõ vào cách ly/ 4 ngõ ra relay. |
|
6 ngõ vào cách ly/ 4 ngõ ra transistor |
|
8 ngõ vào cách ly/ 6 ngõ ra relay. |
|
8 ngõ vào cách ly/ 6 ngõ ra transistor. |
|
12 ngõ vào cách ly/ 8 ngõ ra relay. |
|
12 ngõ vào cách ly/ 8 ngõ ra transistor. |
|
16 ngõ vào cách ly/ 14 ngõ ra relay. |
|
16 ngõ vào cách ly/ 14 ngõ ra transistor. |

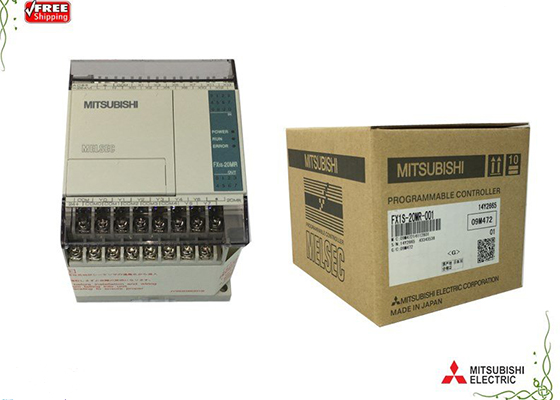

HÌNH ẢNH THỰC TẾ PLC MITSUBISHI FX1S-20MT-001:
TÀI LIỆU – PHẦN MỀM
- Catalogue: Download
- FX1S Hardware Manual: Download
- FX1S Programming Manual: Download
- Software GX Developer V8.0: Download
- Software GX Developer V8.91: Download
- Software GX Simulator V7 : Download
- Software GX Work 2 + 3 Full: Download
Ứng dụng của FX1S-20MT-001:
FX1S-20MT-001 thích hợp với các ứng dụng trong máy chế biến gỗ, đóng gói sản phẩm, điều khiển động cơ, máy móc, hay các hệ thống quản lý môi trường quy mô nhỏ. Với các ưu điểm về mở rộng truyền thông và Analog dễ dàng qua card tuy có bộ nhớ nhỏ và đầu vào ra hạn chế tuy nhiên đóng cắt được các dòng điều khiển lớn đến 2A.
Lưu ý: Đấu nối khi có nguồn nội bên trong
THÔNG SỐ KỸ THUẬT
+ 12 ngõ vào DC (Kích 0V)
+ 8 ngõ ra dạng Transitor.
- Nguồn cấp: 100-230VAC
- Ngõ vào: Sink
- Ngõ ra: Sink / Source
THÔNG SỐ KỸ THUẬT PLC MITSUBISHI FX1S CHUNG
- Điện áp nguồn cung cấp: 100-230VAC hoặc 12-24VDC ( Ít phổ biến )
- Bộ nhớ chương trình: 2000 bước
- Kết nối truyền thông: chuẩn RS422
- Bộ đếm tốc độ cao: 6 chân max 60Khz 1 phase, 2 chân max 30Khz 2 phases.
- Loại ngõ ra: Relay, Transistor
- Phát xung tốc độ cao: 2 chân phát xung max.100khz
- Tổng I/O: 10,14,20,30 I/O
- Không có khả năng mở rộng thêm Module
– Hệ thống nâng vận chuyển.
– Dây chuyền đóng gói.
– Các robot lắp giáp sản phẩm .
– Điều khiển bơm.
– Dây chuyền xử lý hoá học.
– Công nghệ sản xuất giấy .
– Dây chuyền sản xuất thuỷ tinh.
– Sản xuất xi măng.
– Công nghệ chế biến thực phẩm.
– Dây chuyền chế tạo linh kiện bán dẫn.
– Dây chuyền lắp giáp Tivi.
– Điều khiển hệ thống đèn giao thông.
– Quản lý tự động bãi đậu xe.
– Hệ thống báo động.
– Dây chuyền may công nghiệp.
– Điều khiển thang máy.
– Dây chuyền sản xuất xe ôtô.
– Sản xuất vi mạch.
– Kiểm tra quá trình sản xuất….
