Module Analog input 4AI RTD DVP Delta DVP04PT-S

Trang chủ Sản phẩm BỘ LẬP TRÌNH PLC PLC DELTA ĐÀI LOAN Module Analog input 4AI RTD DVP Delta DVP04PT-S

Chi tiết sản phẩm

Module Analog input 4AI RTD DVP Delta DVP04PT-S
Mã sản phẩm: DVP04PT-S
Mã sản phẩm: DVP04PT-S

Loại : Module mở rộng bên phải PLC Delta DVP-S Series

Đặc tính kỹ thuật : 4 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input

Quốc gia: Đài Loan

Đang khuyến mãi 10%, Nhắn tin Zalo 0902.590.312 (Mr. Hiến) để có giá tốt hơn bên dưới!!!
Giá: 2.750.000 vnđ

THÔNG TIN SẢN PHẨM
Đặc tính kỹ thuật
Ứng dụng

Miêu tả cấu hình: TEMPERATURE MEASUREMENT EXTENSION MODULE, 4 CHANNELS, RTD

Đặc tính kỹ thuật của Mô đun DVP04PT-S:

TÊN SẢN PHẨM	AI/DO Module DVP04PT-S Delta
DÒNG	PLC
ĐIỆN ÁP	24 VDC
PHẠM VI ĐIỆN ÁP HOẠT ĐỘNG	20.4VDC ~ 28.8VDC
MODEL	PT type temperature module
SỐ KÊNH	4
THỜI GIAN ĐÁP ỨNG	400ms / mỗi kênh
ĐỊNH DẠNG	Bổ sung 2 bit, 16 bit
KẾT NỐI	Khối thiết bị đầu cuối có thể tháo rời (Pin pitch 5mm)
KẾT NỐI TỚI MPU-PLC	Tối đa 8 mô-đun được phép kết nối với MPU và sẽ không chiếm bất kỳ điểm I / O kỹ thuật số nào
CHỐNG RUNG/CHỐNG SỐC	Tiêu chuẩn quốc tế IEC61131-2, IEC 68-2-6 (TEST Fc) / IEC61131-2 & IEC 68-2-27
NHIỆT ĐỘ LƯU TRỮ	-25-70°C
NHIỆT ĐỘ HOẠT ĐỘNG	0-55°C
ĐỘ ẨM MÔI TRƯỜNG	5-95%RH

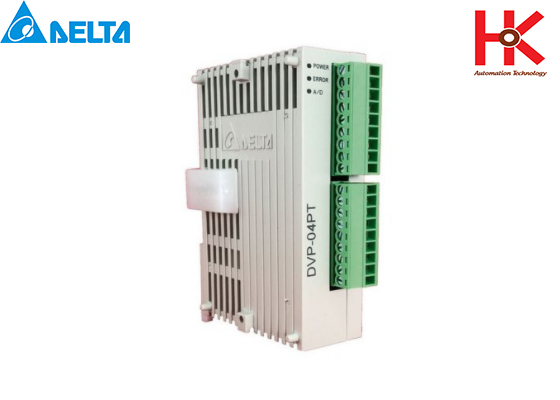

Hình ảnh của Mô đun DVP04PT-S:

Hình ảnh của Mô đun DVP04PT-S

Thông số module PLC DVP04PT-S :

Nguồn cấp : 24VDC
Số kênh đầu vào : 4
Kiểu cảm biến nhiệt độ : PT100 (-200 đến 600 độ C)
Độ phân dải 14 bit
Cổng truyền thông RS485

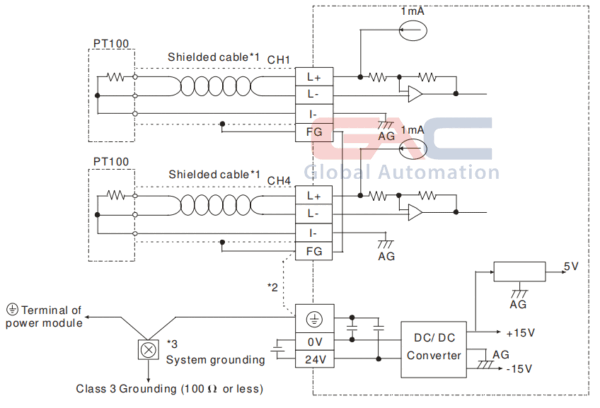

Sơ đồ kết nối :

Sơ đồ kết nối

Tài liệu liên quan :

DVP04PT-S User’s manual : Download

Bảng chi tiết chọn mã Module mở rộng PLC Delta Slim:

Loại Module	Mã hàng	ĐẶC TÍNH KỸ THUẬT
Mở rộng phía bên phải	DVP06SN11R	Module mở rộng 6 đầu ra relay
	DVP08SN11R	Module mở rộng 8 đầu ra relay
	DVP08SN11T	Module mở rộng 8 đầu ra transistor(NPN)
	DVP16SN11T	Module mở rộng 16 đầu ra transistor(NPN)
	DVP08SP11R	Module mở rộng 4 đầu vào số, 4 đầu ra relay
	DVP08SP11T	Module mở rộng 4 đầu vào số, 4 đầu ra transistor(NPN)
	DVP08SM11N	Module mở rộng 8 đầu vào số
	DVP08SM10N	Module mở rộng 8 đầu vào số
	DVP08SN11TS	Module mở rộng 8 đầu ra transistor (PNP)
	DVP08ST11N	Module mở rộng 8 đầu vào digital switch
	DVP16SP11R	Module mở rộng 8 đầu vào số, 8 đầu ra relay
	DVP08SP11TS	Module mở rộng 4 đầu vào số, 4 đầu ra transistor(PNP)
	DVP16SP11T	Module mở rộng 8 đầu vào số, 8 đầu ra transistor(NPN)
	DVP16SP11TS	Module mở rộng 8 đầu vào số, 8 đầu ra transistor (PNP)
	DVP16SN11TS	Module mở rộng 16 đầu ra transistor (PNP)
	DVP16SM11N	Module mở rộng 16 đầu vào số
	DVP32SN11TN	Module mở rộng 32 đầu ra transistor MIL
	DVP32SM11N	Module mở rộng 32 đầu vào MIL
	DVP04AD-S2	Module mở rộng 04 Analog Input (-10 V ~ +10V / -20mA~ +20 mA ) Input resolution: 14-bit Built-in RS-485 interface Differential input
	DVP04DA-S2	Module mở rộng 4 Analog output (0 ~ +10 V) /(0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface
	DVP06XA-S2	Module mở rộng 4 Analog Input + 2 Analog Output 4 Analog input (-10 V ~ +10 V) / (-20 mA~ +20mA) 2 analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Differential input
	DVP04AD-S	Module mở rộng 4 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface Single-ended input
	DVP04DA-S	Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface
	DVP02DA-S	Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface
	DVP06AD-S	Module mở rộng 6 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface
	DVP06XA-S	Module mở rộng 4 Analog input +2 Analog output 4 analog input :(-10 V ~ +10 V) / (-20mA~ +20mA) 2 Analog output: (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Single-ended input
	DVP06PT-S	6 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input Resolution: 0.1 °C
	DVP04PT-S	4 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input*1 (Version 4.06 and above supports Pt1000, Ni100, Ni1000) Resolution: 0.1 °C Built-in RS-485 interface
	DVP04TC-S	4 points of thermocouple (J, K, R, S, T type) sensor input*1 Resolution: 0.1 °C Built-in RS-485 interface
	DVP08NTC-S	8 points of thermistor (NTC) sensor input Resolution: 0.1 °C Built-in RS-485 interface
	DVP02TUN-S	2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control
	DVP02TUR-S	2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VDC/3A Output point: built-in PID program control / manual control
	DVP02TUL-S	2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control
	DVP01PU-S	Servo position control module (single axis, 200kHz)
	DVPDT01-S	DeviceNet slave communication module
	DVPPF01-S	PROFIBUS DP slave communication module
	RTU-485	RS-485 remote I/O module, connectable to DVP-S series I/O modules
	RTU-EN01	Ethernet remote I/O module, connectable to DVP-S series I/O modules
	RTU-DNET	DeviceNet remote I/O module, connectable to DVP-S series I/O modules
	RTU-PD01	PROFIBUS remote I/O module, connectable to DVP-S series I/O modules
	RTU-CN01	CANopen remote I/O module, connectable to DVP-S series I/O modules
	RTU-ECAT	EtherCAT remote I/O module, connectable to DVP-S series I/O modules
	DVP02TKN-S	2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control
	DVP02TKR-S	2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VAC/3A Output point: built-in PID program control / manual control
	DVP02TKL-S	2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control
Mở rộng phía bên trái	DVPEN01-SL	Ethernet communication module, 10 / 100 Mbps
	DVPDNET-SL	DeviceNet master communication module, 500 Kbps
	DVPCOPM-SL	CANopen master communication module, 1 Mbps
	DVPPF02-SL	PROFIBUS DP slave communication module , 12 Mbps
	DVPSCM12-SL	RS-485 / RS-422, serial communication module, 460 Kbps
	DVPSCM52-SL	BACnet MS /TP Slave communication module, 460 Kbps
	DVP04AD-SL	4 groups of analog input *1 Signal range: 1 ~ 5 V, 0 ~ 5 V, -5 ~ 5 V, 0 ~ 10 V, -10 ~ 10 V, 4 ~ 20mA, 0 ~ 20 mA,-20 ~ 20 mA Resolution: 16-bit Single channel On / Off setup enhances entire conversion efficiency Conversion time: 250 μs / point Off-line alarm (1 ~ 5 V, 4 ~ 20 mA)
	DVP04DA-SL	4 groups of analog output *1 Signal range: 0 ~ 10 V, -10 ~ 10V, 4 ~ 20 mA, 0 ~ 20 mA Resolution: 16-bit Offers single channel On / Off setup Conversion time: 250 μs / point
	DVP201LC-SL	1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V
	DVP211LC-SL	1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V Built-in I/O control: 2DI / 4DO / 1AO
	DVP202LC-SL	2 sets of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V
	DVP02LC-SL	Supports 2 channels of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 16-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V
	DVP01LC-SL	Supports 1 channel of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V

- DVP04PT-S cho phép kết nối bốn cảm biến nhiệt độ bạch kim (PT100 3-WIRE 100ohm 3850 PPM / ° C (DIN 43760 JIS C1604-1989)). PLC chuyển đổi đầu vào cảm biến thành tín hiệu số 14 bit, có thể được xử lý bằng các lệnh TO và TỪ trong chương trình logic bậc thang.
- Điện áp nguồn 24 VDC Kênh đầu vào tương tự 4 kênh trên mỗi mô-đun Cảm biến loại 3-WIRE PT100ohm 3850 PPM / ° C (DIN 43760 JIS C1604-1989) Kích thích hiện tại 1 mA

-Phạm vi đầu vào nhiệt độ -200 ° C ~ 600 ° C (-328 ° F ~ 1112 ° F)

-Phạm vi chuyển đổi kỹ thuật số K-2000 ~ K6000 (K-3280 ~ K11120) Độ phân giải 14 bit (0,1 ° C) 14 bit (0,18 ° F)

-Độ chính xác tổng thể ± 0,5% của thang đo đầy đủ 25 ° C (77 ° F), ± 1% của thang đo đầy đủ trong 0 ~ 55 ° C (32 ~ 131 °
