I. CÁC DÒNG PLC SIEMENS THÔNG DỤNG

1.1. PLC SIEMENS S7-200

S7-200 là PLC loại nhỏ của hãng Siemens, có cấu trúc theo kiểu module và có thể gắn thêm các module mở rộng như module I/O, module tương tự, nhiệt độ...thường được dùng cho các ứng dụng điều khiển logic, điều khiển tuần tự, liên động…trong công nghiệp và các ứng dụng vừa và nhỏ.

Đặc điểm chính của PLC S7-200

- S7-200 thuộc nhóm PLC loại nhỏ, quản lý một số lượng đầu vào/ra tương đối ít.

- Có từ 6 đầu vào/ 4 đầu ra số (CPU221) đến 24 đầu vào/ 16 đầu ra số (CPU226). Có thể mở rộng các đầu vào/ra số bằng các module mở rộng

- Kiểu đầu vào IEC 1131-2 hoặc SIMATIC. Đầu vào sử dụng mức điện áp 24VDC, thích hợp với các cảm biến

- Có 2 kiểu ngõ ra là Relay và Transitor cấp dòng

- Tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh.

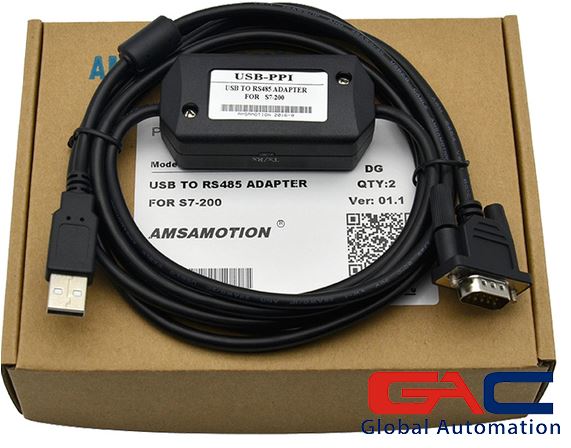

- Có cổng truyền thông nối tiếp RS485 vơi đầu nối 9 chân. Tốc độ truyền cho máy lập trình kiểu PPI là 9600 bauds, theo kiểu tự do là 300 – 38.400 bauds.

- Tập lệnh có đủ lệnh bit logic, so sánh, bộ đếm, dịch/quay thanh ghi, timer cho phép lập trình điều khiển Logic dễ dàng.

- Ngôn ngữ lập trình: LAD, STL, FBD.

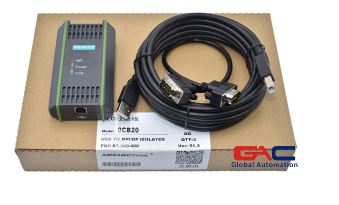

1.2. PLC SIEMENS S7-300/400

PLC Siemens S7-300 là thiết bị điều khiển logic khả trình cỡ trung bình sử dụng cho các hệ thống điều khiển vừa và lớn. Ứng dụng trong sản xuất và dân dụng như: Điều khiển robot công nghiệp, Hệ thống xử lý nước sạch, Điều khiển trong các cẩu trục, Điều khiển dây chuyền băng tải., Máy chế tạo công cụ, Máy dệt may v.v...

Đặc điểm chính:

- Thiết kế dựa trên tính chất của PLC S7-200 và bổ sung các tính năng mới

- Kết cấu theo kiểu các module sắp xếp trên các thanh rack.

S7-400 là thiết bị điều khiển logic khả trình tiếp sau S7-300 được Siemens phát triển lên, được dùng trong các ứng dụng và lĩnh vực lớn.
PLC S7-400 có các ưu điểm vượt trội hơn so với các bộ điều khiển logic khả trình trước nó về cả phần cứng và phần mềm. Đó là:

- CPU được phân loại chuyên biệt và rõ ràng

- Tốc độ xử lý của CPU cao

- Module nhỏ gọn

- Có nhiều loại module phù hợp cho cấu hình trung tâm và cấu hình trạm phân tán.

- Các module tín hiệu có thể lắp vào, gỡ ra khi hệ thống đang có điện. Thuận tiện khi thay thế các module

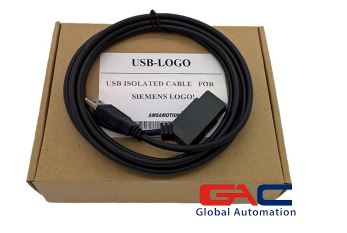

1.3. PLC SIEMENS LOGO

Logo! là một mô-đun logic thông dụng của Siemens, phù hợp cho những ứng dụng đơn giản trong công nghiệp và các công trình xây dựng như điều khiển hệ thống băng tải, hệ thống chiếu sáng, hệ thống bơm, hệ thống chuông báo, điều khiển đóng cắt…làm giảm chi phí và thời gian thiết kế, đơn giản hóa hệ thống dây và bố trí bảng điều khiển, làm giảm các yêu cầu về không gian trong các tủ điều khiển.

 Logo! rất dễ dàng điều khiển và giám sát thông qua màn hình hiển thị, cùng với phần mềm Logo! Soft Comfort việc cấu hình cho các mô-đun logic đơn giản và trực quan hơn.

Nhiều loại mô-đun mở rộng làm cho Logo! có thể mở rộng tới 24 đầu vào, 16 đầu ra số, 8 đầu vào và 2 đầu ra tương tự. Mô-đun truyền thông cho giao tiếp AS và KNX cũng có sẵn.
