Cài đặt biến tần Delta MS300 trực quan và dễ hiểu nhất
Mã sản phẩm: Cài đặt biến tần Delta MS300 trực quan và dễ hiểu nhất
Biến tần Delta VFD-MS300 là dòng biến tần phổ biến nhất của Delta hiện tại, công suất max 22kw, đáp ứng được hầu hết các yêu cầu cơ bản của các ứng dụng.
Giá: Liên hệ

THÔNG TIN SẢN PHẨM
Đặc tính kỹ thuật
Ứng dụng

Biến tần Delta VFD-MS300 là dòng biến tần phổ biến nhất của Delta hiện tại, công suất max 22kw, đáp ứng được hầu hết các yêu cầu cơ bản của các ứng dụng.

1. Sơ đồ đấu nối biến tần Delta MS300

1.1. Sơ đồ đấu nối cấp nguồn và động cơ cho biến tần MS300

– Đầu nối biến tần MS300 loại ngõ vào 1 pha 220VAC. Dùng cho động cơ 3 pha 220VAC

– Đầu nối biến tần MS300 loại ngõ vào 3 pha 380VAC. Dùng cho động cơ 3 pha 380VAC

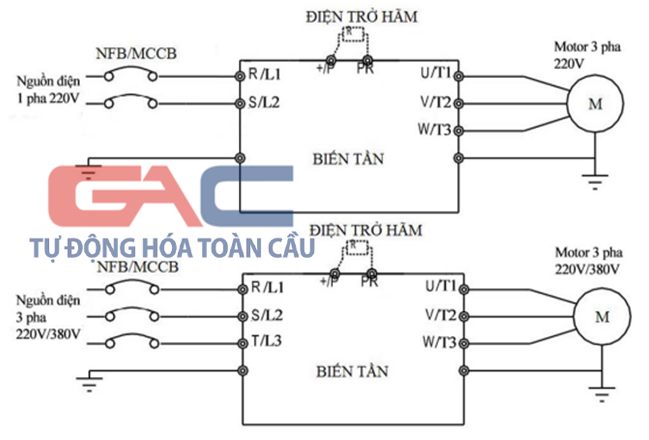

Đầu nối biến tần MS300 loại ngõ vào 1 pha 220VAC. Dùng cho động cơ 3 pha 220VAC

Sơ đồ đấu nối cấp nguồn và động cơ cho biến tần MS300

* Ý nghĩa các chân đấu nối động lực:

Ký hiệu chân động lực	Ý nghĩa
R/L1 – S/L2 – T/L3	Chân đấu nối với nguồn điện 3 pha (1 pha)
U/T1 – V/T2 – W/T3	Chân đấu nối với động cơ 3 pha không đồng bộ
	Chân nối đất (tiếp địa)

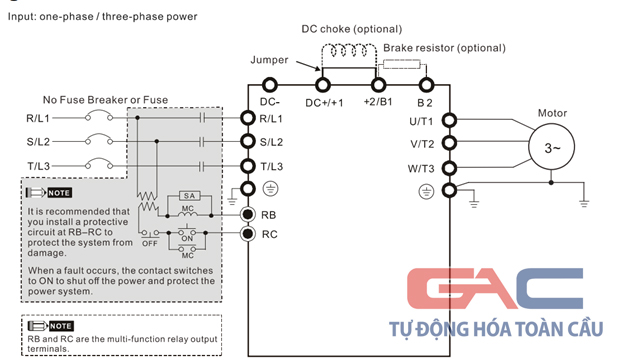

* Chân đối nối với những biến tần sử dụng điện trở hãm:

hân đối nối với những biến tần sử dụng điện trở hãm

Điện trở hãm nối với chân B1 và B2

1.2. Sơ đồ đấu nối dây điều khiển cho biến tần

Sơ đồ đấu nối dây điều khiển cho biến tần Delta MS300

* Ý nghĩa các chân điều khiển của biến tần MS300

Loại ngõ tín hiệu	Ký hiệu trên biến tần	Tính năng
Tín hiệu số ngõ vào	MI1	Động cơ quay thuận
	MI2	Động cơ quay nghịch
	MI3	Cấp tốc độ 1
	MI4	Cấp tốc độ 2
	MI5	Cấp tốc độ 3
Tín hiệu analog ngõ vào	10V	10.5V
	AVI	0~10V
	ACI	4~20 mA
	ACM	Chân COM tín hiệu analog
Ngõ ra Relay	RA	Ngõ ra Relay đa chức năng. RA-RC tiếp điểm thường hở RB – RC thường đóng
	RB
	RC
Ngõ truyền thông	RJ45	RJ45 và 2 chấn DA+/DB-
	SG+
	SG-
Ngõ chung	DCM	Ngõ chung của MI1, MI2, MI3,… trong chế độ NPN
Ngõ chung	24V	Ngõ chung của MI1, MI2, MI3,… trong chế độ PNP

Chú ý:

– Chế độ NPN hay PNP phụ thuộc vào người dùng gạt Switch trên biến tần

– Tuyệt đối không cấp nguồn ngoài vào các chân điều khiển trên biến tần

– Tuyệt đối không nối ngắn mạch chân 24V với chân DCM

2. Cài đặt thông số biến tần Delta MS300

2.1.Các thông số cơ bản cài đặt biến tần MS300

Thông số	Ý nghĩa
00.02	Reset về mặc định
00.20	Chọn kênh điều khiển tần số
00.21	Chọn kênh điều khiển chạy dừng
01.12	Thời gian tăng tốc
01.13	Thời gian giảm tốc
01.00	Tần số tối đa
01.01	Tần số giới hạn trên
05.01	Dòng định mức động cơ
05.02	Công suất định mức động cơ
05.03	Tốc độ định mức động cơ
05.04	Số cặp cực động cơ

Bảng thông số cài đặt biến tần Delta MS300

2.2. Cài đặt biến tần Delta MS300 theo các chế độ thông dụng

2.2.1. Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn

Thông số	Giá trị	Ý nghĩa
00.20	7	Thay đổi tốc độ bằng chiết áp có sẵn
00.21	0	Chạy dừng bằng bàn phím

2.2.2. Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
00.20	2	Thay đổi tốc độ bằng chiết áp ngoài
00.21	0	Chạy dừng bằng bàn phím

Sơ đồ đấu nối chiết áp vào biến tần:

Sơ đồ đấu nối chiết áp vào biến tần

Chân số 2 của chiết áp nối vào chân AVI. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân 10V và ACM.

2.2.3. Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
00.20	2	Thay đổi tốc độ bằng chiết áp ngoài
00.21	1	Chạy dừng bằng công tắc chuyển mạch ngoài

Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận ngược vào biến tần, chiết áp đấu tương tự như trường hợp trên:

Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

2.3. Hướng dẫn cài đặt các thông số cơ bản khác của biến tần Delta MS300

2.3.1. Reset biến tần

– Để reset biến tần Delta MS300, chúng ta cài tham số 00.02 bằng 9

Thông số	Giá trị	Ý nghĩa
00.02	9	Reset các thông số về mặc định

2.3.1. Thay đổi thời gian tăng giảm tốc:

Thông số	Mặc định	Ý nghĩa
01.12	10s	Thời gian tăng tốc
01.13	10s	Thời gian giảm tốc

2.3.1. Thay đổi tần số tối đa:

Thông số	Mặc định	Ý nghĩa
01.00	50Hz	Tần số tối đa
01.01	50Hz	Giới hạn trên tần số

Ví dụ để biến tần chạy lên 60Hz, chúng ta cần cài cả 01.00 và 01.01 lên 60Hz.
