Cách chèn hình ảnh vào HMI Delta
Mã sản phẩm: Cách chèn hình ảnh vào HMI Delta
+ Hướng dẩn chèn hình ảnh vào HMI Delta

+ Tạo thư viện hình ảnh riêng trên phần mềm HMI Delta
Giá: Liên hệ

THÔNG TIN SẢN PHẨM
Đặc tính kỹ thuật
Ứng dụng

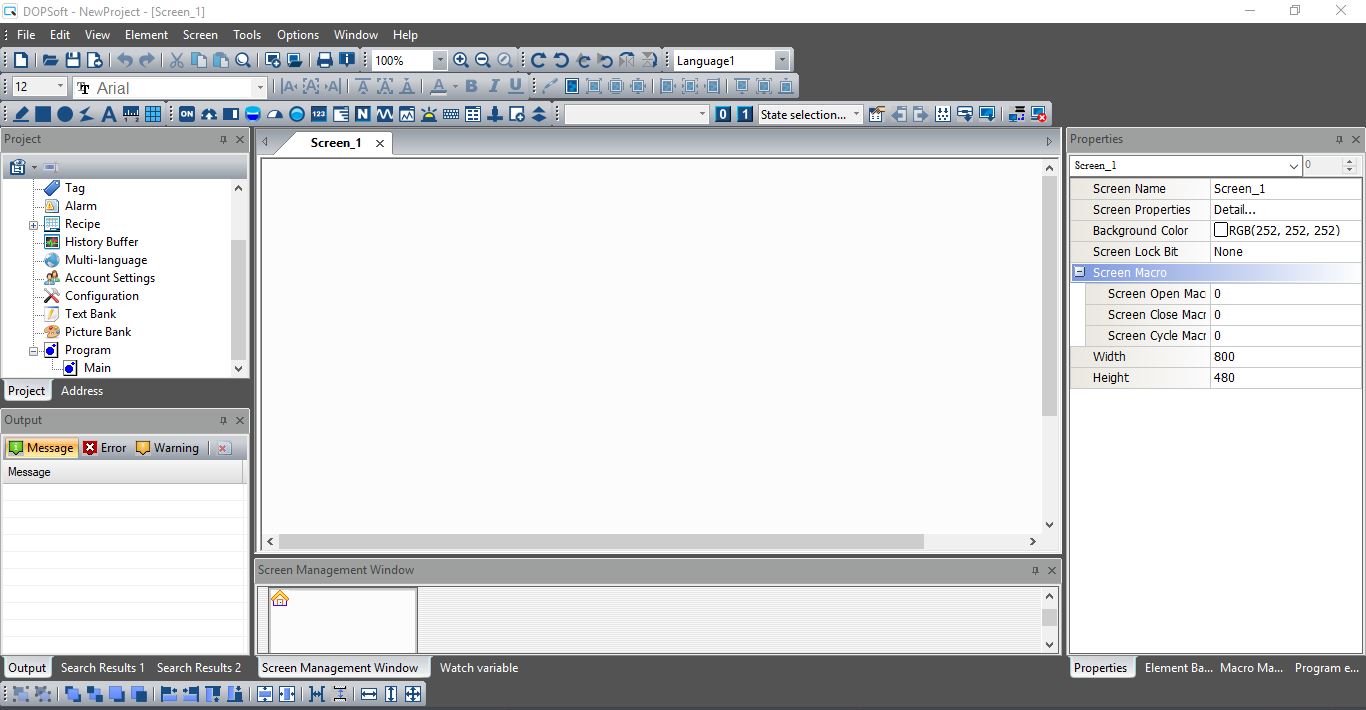

Đầu tiên mở phần mềm lên và chọn mã Màn hình DOP-107BV, sau đó chọn kết nối với PLC như thế nào thì ta chọn cái đó, phần này không đề cập đến kết nối. Giao diện sẽ hiện ra như sau:

chèn hình ảnh vào hmi delta

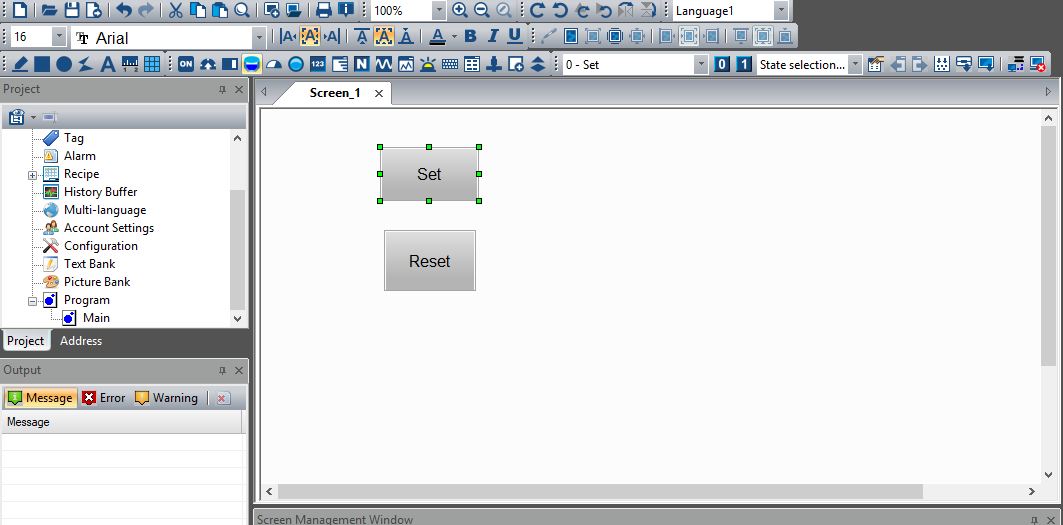

Chúng ta khởi tạo nút Set và Reset Bit M0 trong PLC.

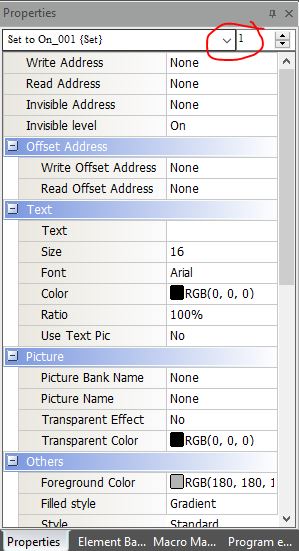

Sau khi khởi tạo 2 nút nhấn trên, chúng ta chọn từng nút nhấn và chọn thuộc tính của chúng bên phải màn hình.

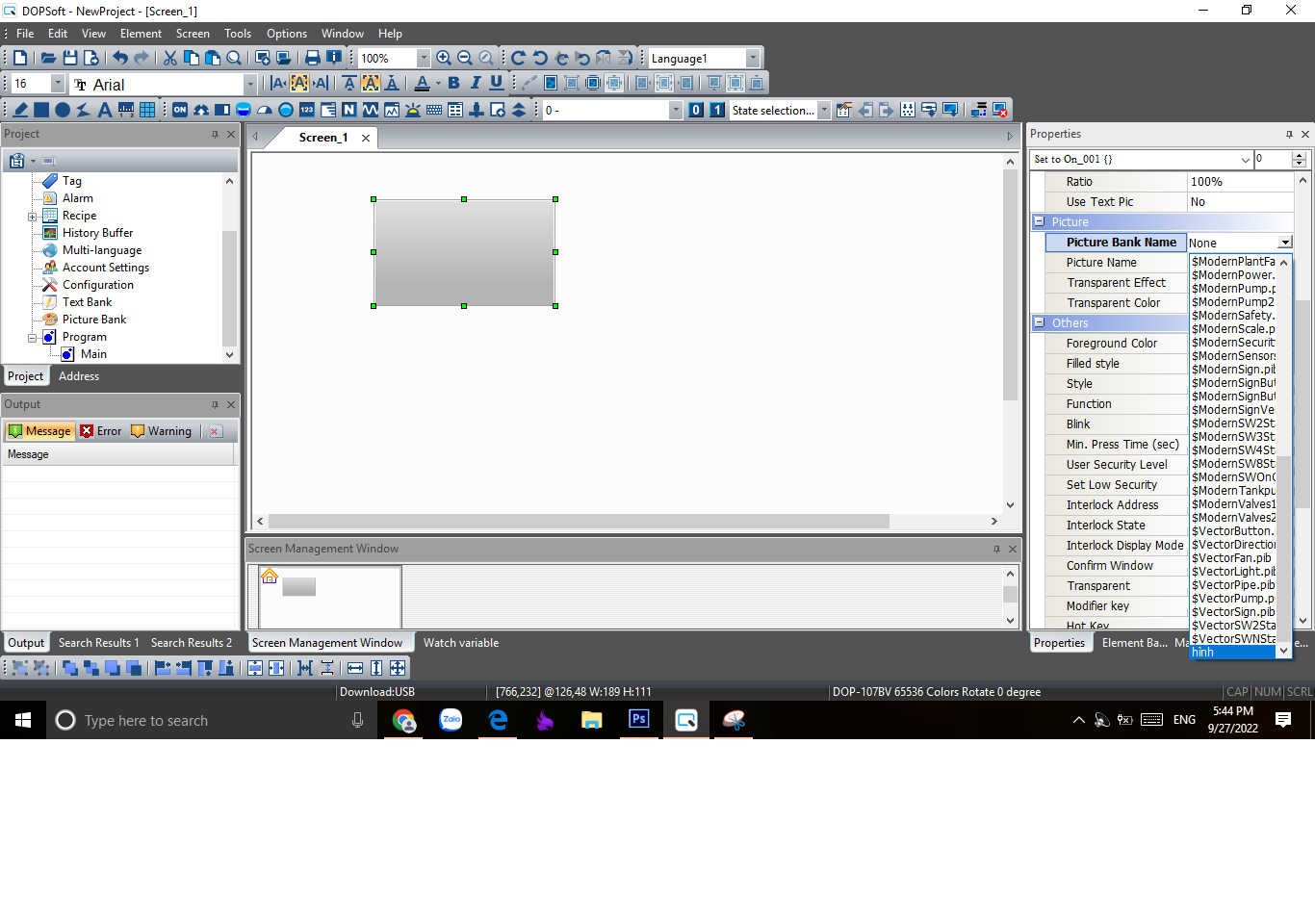

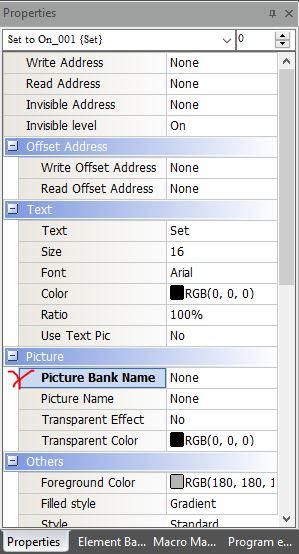

Bây giờ chúng ta sẽ thiết lập trạng thái cho nút nhấn, mặc định là trạng thái 0, tức là M0 sẽ Off, trong cửa sổ thuôc tính bên phải ta chọn mục Picture Bank name như hình dưới: 3D Button

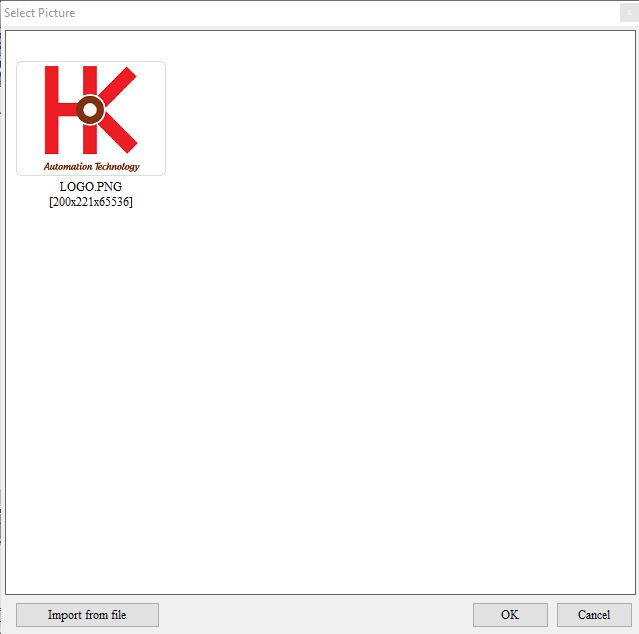

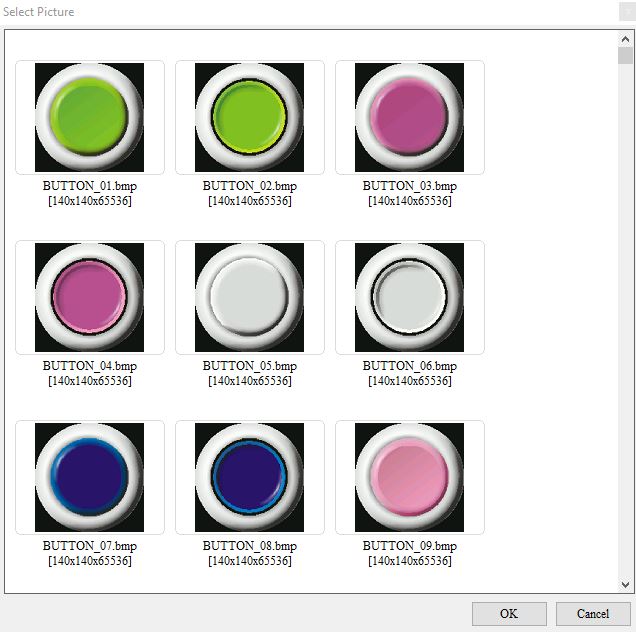

Một bảng hình ảnh thư viện sẽ hiện lên như trên, ta chọn cần và nhấn OK

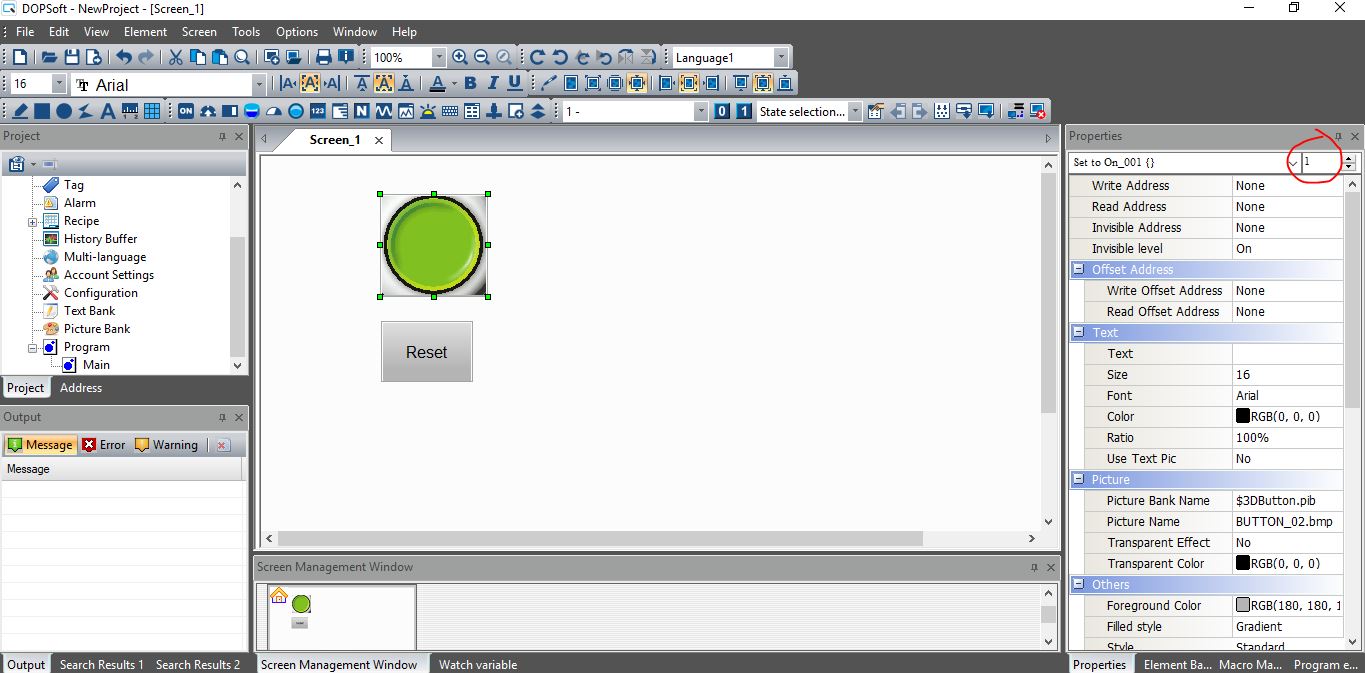

Chúng ta đã có hình ảnh ở trạng thái 0, Bây giờ ta chuyển sang trạng thái 1 như hình bên dưới và chọn hình ảnh chúng ta muốn ở trạng thái 1

Sau khi tạo xong, chúng ta biên dịch và cho nạp vào HMI Chạy thử.

Bây giờ là chúng ta tự tạo ra thư viện hình ảnh.

- Tạo thư viện hình ảnh:

Chọn vào Option ==> Picture Bank

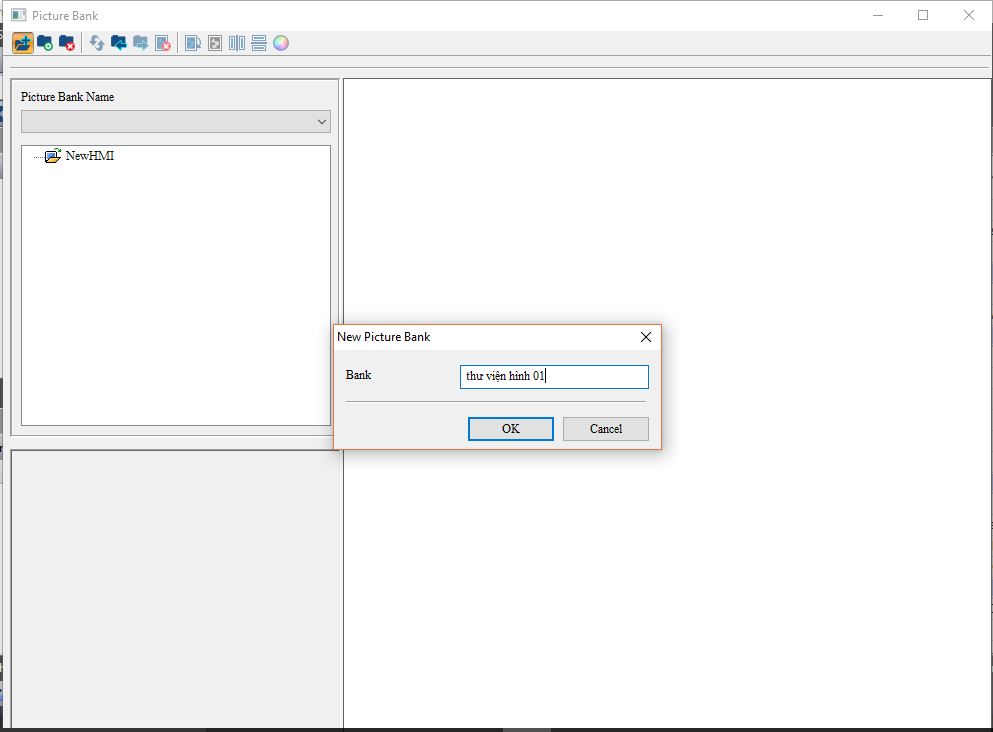

Trong cửa sổ Picture Bank ta chọn New để tạo thư viện mới và đặt tên chúng:

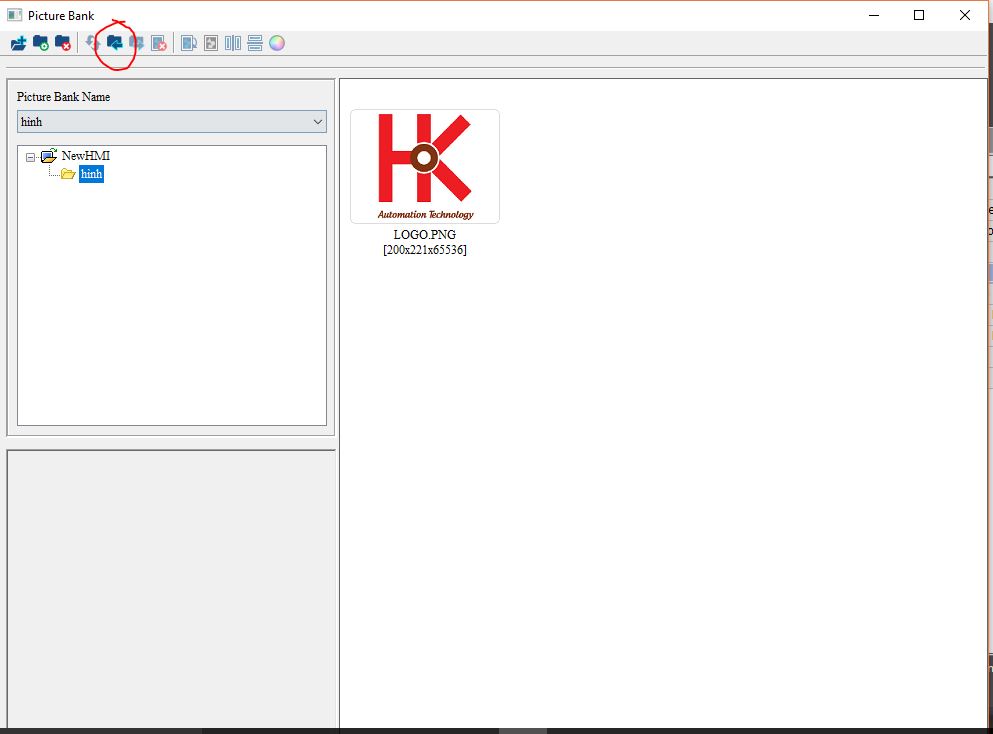

Tiếp theo, chọn vào thư viện đó và chọn Import chọn đường dẫn đến các hình ảnh cần chèn, chúng ta sẽ có hình ảnh thư viện mới.

Trở lại ví dụ trên, ta vào nút nhấn Set để chọn mục bên phải Picture Bank name kéo xuống dưới sẽ có mục Hình ảnh chúng ta tạo ra.

Khi vào thư viện này ta sẽ chọn hình ảnh cần chọn và Chọn OK
