Biến tần Delta VFD004M21A
Mã sản phẩm: VFD004M21A
Công suất 0.4Kw (0.5 HP)

- Điện áp vào 1P 220V ra 3P 220V.

- Dòng M: CHuyên cho tải trung và tải nhẹ.
Giá: Liên hệ

THÔNG TIN SẢN PHẨM
Đặc tính kỹ thuật
Ứng dụng

Tổng quan về biến tần Delta VFD004M21A:

Biến tần Delta VFD004M21A thuộc dòng biến tần VFD-M với các thông số chính:

Công suất 1/2 HP/0.4KW
Điện áp vào:1PHA/220V AC
Điện áp ra:3PHA/220V AC
Dòng định mức đầu vào: 6.3A
Dòng định mức đầu ra: 2.5A
Khả năng chịu quá tải:120% trong 60s hoặc 150% trong 1s.
Dải tần số điều chỉnh:0.1~400Hz.
Hệ thống điều khiển :Điều khiển SPWM
Số lượng chân điều khiển:6DI,1DO,1AI (nhận 4-20mA hoặc 0-10Vdc)
Khả năng bảo vệ: Quá dòng,quá áp,quá tải,quá nhiệt,thấp áp,lỗi IGBT...
Truyền thông RS485:Có
Chức năng phanh DC:Có
Hình thức làm mát:bằng quạt

Thông số kỹ thuật biến tần Delta VFD004M21A:

TÊN SẢN PHẨM	Biến tần VFD004M21A Delta
DÒNG	VFD-M
ĐIỆN ÁP VÀO	1 pha 200-240VAC
TẦN SỐ SÓNG MANG	1-15kHz
CÔNG SUẤT ĐỘNG CƠ	0.4kW
CÔNG SUẤT TẢI	0.4kW
DÒNG ĐIỆN ĐẦU VÀO	6.3A
DÒNG ĐIỆN ĐẦU RA	2.5A
KHẢ NĂNG CHỊU TẢI	150% trong vòng 1 phút
KIỂU LÀM MÁT	Tích hợp quạt làm mát
BỘ HÃM	Có tích hợp
CUỘN KHÁNG DC	Có tích hợp
BỘ LỌC TÍCH HỢP	Không có
CHỨC NĂNG BẢO VỆ	Bảo vệ quá áp, thấp áp, quá dòng, quá tải, quá nhiệt, lỗi bên ngoài, nhiệt điện tử, bảo vệ dòng rò, tự kiểm tra
KẾT NỐI TRUYỀN THÔNG	Truyền thông Modbus RS485
BÀN PHÍM HIỂN THỊ	6 phím, 4 chữ 7 đoạn, 4 đèn LED trạng thái
ỨNG DỤNG	Máy đóng gói, máy chạy bộ, máy trộn chế biến thực phẩm, máy nghiền, máy khoan, thang máy, máy phay cỡ nhỏ, máy bào gỗ 2 mặt
CẤP BẢO VỆ	IP20
TIÊU CHUẨN	CE, cUL
KÍCH THƯỚC (WXHXD)	85x141.5x113mm

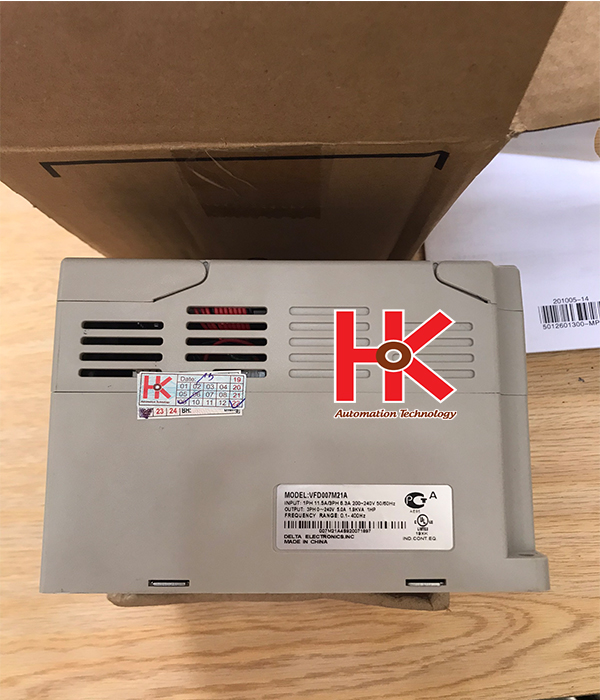

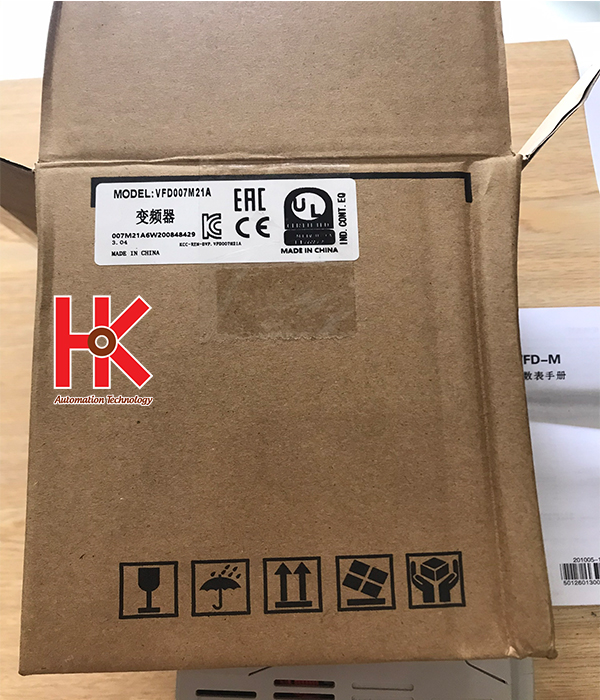

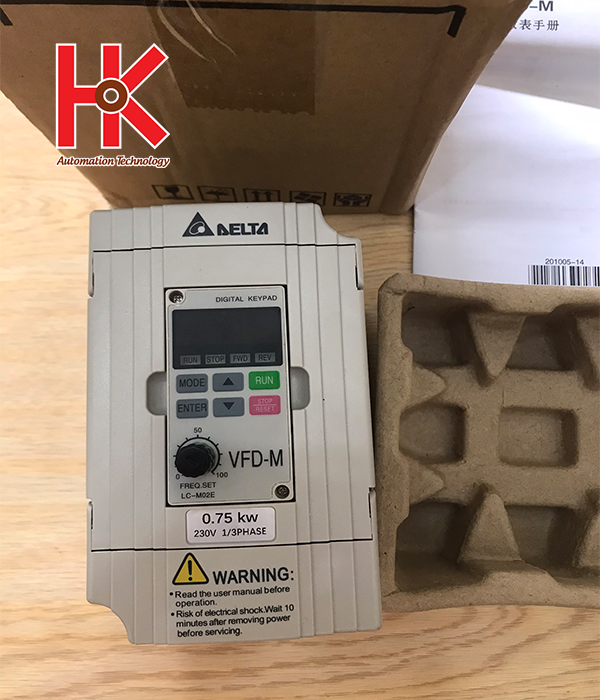

Hình ảnh thực tế biến tần Delta VFD004M21A :

Biến tần delta VFD004M21A

Kích thước Biến tần Delta VFD004M21A:

Kích thước Biến tần Delta VFD007M21A

Sơ đồ đấu dây và các thông số cơ bản biến tần Delta VFD004M21A:

Dưới đây là sơ đồ đấu dây Biến tần Delta VFD-M:

+ Nguồn vào: L1,L2 1P 220VAC

+ Nguồn ra: U,V,W đấu vào Motor.

+ Chạy thuận (MI1), Chạy ngịch (MI2), MI3 - MI4 - MI5 - MI6 (Đa cấp tốc độ), DCM (Com chung của tất cả).

+ AVI: Vào chân giữa biến trở, +10V và ACM: vào 2 chân còn lại của biến trở.

+ RA,RC: Cặp tiếp điểm thường hở ngõ ra.

+RB,RC: Cặp tiếp điểm thường đóng ngõ ra.

+ AFM,ACM: Ngõ ra đấu vào đồng hồ đo tốc độ.

+ RS485: Nó dùng kiểu giắc như kiểu mạng internet, bấm dây 4: SG- , 5: SG+

Tài liệu kỹ thuật của biến tần Delta VFD004M21A:

+ Catalogue biến tần delta VFD004M21A:

Chi tiết

+ Tài liệu tiếng anh User Manual biến tần delta VFD004M21A:

Chi tiết

+ Tài liệu tiếng việt biến tần delta VFD004M21A:

Chi tiết

+ Lỗi và cách xử lý lỗi biến tần delta VFD004M21A:

Chi tiết
