- Chức năng điện trở xả sử dụng cho biến tần
- Mã sản phẩm: Chức năng điện trở xả sử dụng cho biến tần
+ Miêu tả Chức năng điện trở xả sử dụng cho biến tần
- Giá: Liên hệ
- THÔNG TIN SẢN PHẨM
- Đặc tính kỹ thuật
- Ứng dụng
Khi dùng biến tần điều khiển động cơ, có 1 số trường hợp sử dụng điện trở xả.Vậy khi nào cần dùng điện trở xả cho biến tần? Mục đích của nó là gì? Và giá trị là bao nhiêu cho phù hợp? Sau đây mời các bạn cùng mình tìm hiểu nhé.
1. Mục đích lắp điện trở xả cho biến tần:

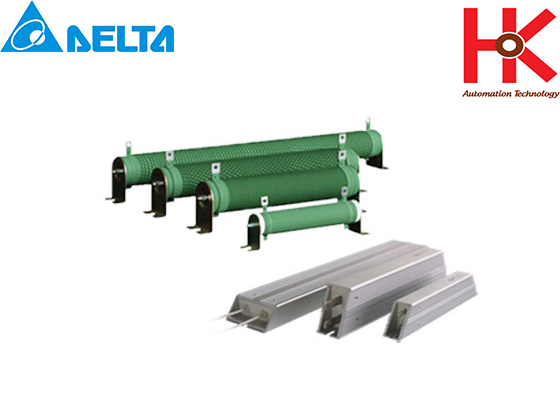

Điện trở xả (resistor) Được sử dụng trong các ứng dụng tải có quán tính lớn và yêu cầu dừng nhanh hoặc các ứng dụng mà tốc độ thực tế của motor vượt cao hơn tốc độ được điều khiển bằng biến tần (Ví dụ như cần cẩu, băng tải, thang nâng hàng...).
Lúc này động cơ sẽ hoạt động ở chế độ tương đương với một máy phát. Năng lượng từ động cơ trả về biến tần sẽ làm tăng điện áp trên DC bus. Độ chênh lệch giữa tốc độ thực của motor và tốc độ biến tần càng lớn thì năng lượng trả về càng cao. Điện áp trên DC bus tăng quá cao và đột ngột trong thời gian ngắn có thể làm hỏng biến tần. Nếu có điện trở xả, năng lương dư thừa này sẽ được xả ra và tiêu tán trên điện trở xả duới dạng nhiệt.
2. Lắp đặt và cài đặt chân chức năng điện trở xả trong biến tần Inovance:
Bằng việc thiết kế gọn nhẹ và hàm cài đặt đơn giản, giúp cho quá trình đấu nối dễ dàng.
Việc cài đặt trở nên đơn giản chỉ với 3 hàm như sau:
F5-02: Chức năng ngõ ra Relay ( Phát hiện tần số đầu ra )
F8-19: Phát hiện giá trị tần số( hZ)
F8-20: Phát hiện tần số trễ( hZ )
3. Lựa chọn giá trị của điện trở xả:
Cách tính giá trị điện trở, công suất trở
Cách mắc điện trở xả mắc song song nhiều điện trở xả:
– Điện trở (Ohm): 1/R tổng = 1/R1 + 1/R2 +….+ 1/Rn
– Công suất: P tổng = P1 + p2 +….+Pn
Cách mắc điện trở xả cho biến tần kiểu nối tiếp:
– Điện trở (Ohm) R tổng = R1 + R2 + R3 +….+ Rn
– Tính công suất: P tổng = P1 + P2 +….+ Pn
Chọn điện trở xả dựa vào yếu tố nào?
Trên thực tế, việc lựa chọn điện trở xả thường dựa trên 2 yếu tố chính là: Công suất điện trở xả (W) và giá trị điện trở (Ohm)
==> Cách chọn công suất điện trở xả (W)
Công suất điện trở xả được chọn phải đảm bảo 2 yếu tố là tính năng kỹ thuật và hiệu quả kinh tế. Theo đó, cách chọn công suất điện trở xả chuẩn nhất là biến tần xả nhiều điện thì chọn công suất lớn và ngược lại để đảm bảo được yêu cầu về kinh tế.
Tuy nhiên, biến tần xả nhiều hay ít lại phụ thuộc vào tải của tùy từng ứng dụng.
Ví dụ:
– Tải nâng hạ cầu trục, vận thăng… (tải thế năng) thì động cơ sẽ làm việc như một máy phát điện. Khi hạ tải và khi hãm thì thời gian hạ tải lâu, do đó cần phải chọn loại điện trở xả có công suất lớn (công suất điện trở xả bằng 1/2 hoặc 2/3 công suất động cơ).
– Tải có thời gian hãm dài, quán tính lớn như máy quay li tâm, máy bện nhiều lô, máy vắt, các máy truyền động có bánh đà … Thì cần phải lưu ý chọn loạiđiện trở có công suất lớn.
==> Cách chọn giá trị điện trở xả (Ohm)
Giá trị điện trở xả được quy định bởi thiết kế dòng hãm của từng hãng và từng loại biến tần. Theo đó, các hãng biến tần sẽ đưa ra giá trị MIN của điện trở (tức là liên quan dòng hãm max của biến tần ). Vì vậy, khi chọn giá trị điện trở thì phải chọn loại có giá trị lớn hơn hoặc bằng giá trị MIN của bảng tra theo hãng cung cấp.
Hiện nay, đa phần các hãng biến tần điều khiển xả theo nguyên lý PWM nên giá trị điện trở có thể chọn bằng 1,5 – 2 lần giá trị MIN của biến tần thì vẫn đảm bảo cho quá trình hãm. Đối với biến tần xả ít thì có thể chọn loại có giá trị điện trở cao hơn. Vì vậy, bạn không cần thiết phải chọn chính xác giá trị điện trở.
